Beschreibung

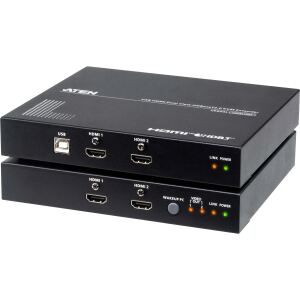

Der ATEN CE824 nutzt die HDBaseT 2.0-Technologie zur Übertragung von unkomprimierten HDMI-Videosignalen, Stereo-Audiosignalen, USB- und RS-232-Signale und unterstützt dabei bis zu 4096 x 2160 bei 30 Hz (4:4:4) auf einem einzigen Bildschirm bzw. 1080p auf zwei Displays über eine Entfernung von 100 m über ein einziges Cat 6/6A-Kabel (ATEN 2L-29330 empfohlen), wodurch der Zugriff auf einen entfernten Computer für die KVM-Steuerung von der Remote Konsole aus ermöglicht wird. Bei aktiviertem Modus für lange Reichweite kann der CE824 1080p-HDMI-Quellen zusammen mit anderen Signalen auf bis zu 150 m verlängern.* Die einfache Verkabelung und die Rack-Montage-Kompatibilität gewährleisten eine effizientere Systemeinrichtung. Der CE824 ist die ideale Lösung für Anwendungen, die eine hochwertige Multi-Signal-Verlängerung und KVM-Steuerung über große Entfernungen erfordern – beispielsweise in Kontrollzentren, im Bank- und Finanzsektor, in Industriehallen und an erweiterten Arbeitsplätzen.
Spezifikationen:
- Ermöglicht den HDMI Dual view Zugriff auf einen entfernten Computer für die KVM-Steuerung von einer Remote Konsole aus
- Überträgt unkomprimierte HDMI-Video-/Stereo-Audio-/USB-/RS-232-Signale über ein einziges Cat 6/6A/ATEN 2L-29330-Kabel über große Entfernungen:
- Der Standardmodus unterstützt single view mit bis zu 4K oder Dual view mit bis zu 1080p über 100 m
- Der Modus für lange Reichweite unterstützt single view mit bis zu 1080p oder Dual view mit bis zu 720p über 150 m (Anmerkung: 1080p bei 150 m kann nur bei Installation eines einzelnen Bildschirms erreicht werden)
- 4 x USB 2.0 Typ-A-Anschlüsse an der Remote-Einheit zum Anschluss mehrerer USB-Peripheriegeräte
- Unterstützt 2-Kanal-Stereo-Audio
- EDID-Puffer für reibungsloses Hochfahren und höchste Anzeigequalität
- PC-Weckfunktion über eine Taste über RS-232 aktivierbar
- HDCP-kompatibel
- Integrierter 8-kV-/15-kV-ESD-Schutz (Kontaktspannung 8 kV; Luftspannung 15 kV)
- DC-Buchse mit Schraubverschluss sorgt für eine stabile und sichere Verbindung
- Rackmontierbar
Lieferumfang:
1x CE824L USB HDMI Dual view HDBaseT 2.0 KVM Extender (lokale Einheit)
1x CE824R USB HDMI Dual View HDBaseT 2.0 KVM Extender (Remote-Einheit)
2x HDMI-Kabel
1x rosa Audio-Klinkenkabel-Set
1x grünes Audio-Klinkenkabel-Set
1x USB-Typ-A-zu-USB-Typ-B-Kabel
2x Netzteile
1x Fußpolster-Set (8 Stück)
2x Montagesätze
1x Bedienungsanleitung
| CE824L | CE824R | |
| Anschlüsse | ||
| KVM-Ports | 2 x HDMI-Buchse (schwarz) 1 x USB Typ B-Buchse (weiß) 1 x Mini-Stereo-Klinkenbuchse (grün) 1 x Mini-Stereo-Klinkenbuchse (rosa) |
Nicht zutreffend |
| Konsolenports | Nicht zutreffend | 2 x HDMI-Buchse (schwarz) 4 x USB Typ A Buchse (weiß) 1 x Mini-Stereo-Klinkenbuchse (grün) 1 x Mini-Stereo-Klinkenbuchse (rosa) |
| RS-232 | 1 x DB-9-Buchse (schwarz) | 1 x DB-9 Stecker (schwarz) |
| Stromversorgung | 1 x DC-Buchse (schwarz) | 1 x DC-Buchse (schwarz) |
| Einheit zu Einheit | 1 x RJ-45-Buchse (schwarz) | 1 x RJ-45-Buchse (schwarz) |
| LEDs | ||
| Stromversorgung | 1 (Grün) | 1 (Grün) |
| Verbindung | 1 (Orange) | 1 (Orange) |
| Videoausgang | Nicht zutreffend | 2 (Orange) |
| Schalter | ||
| Lange Reichweite Modus Schalter | 1 x Schiebeschalter | 1 x Schiebeschalter |
| Firmware-Aktualisierung | 1 x Schiebeschalter | 1 x Schiebeschalter |
| Drucktasten | ||
| Wecktaste | Nicht zutreffend | 1 x Drucktaster |
| Video | Single view: Bis zu 4K@100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A) 1080P@150 m (Cat 6/6a/ATEN 2L-29330 Cat 6A) mit aktiviertem Modus für lange Reichweite Dual view: Bis zu 1080p@100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A) *4K unterstützt: 4096 x 2160 bei 60 Hz (4:2:0), 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4) |
Single view: Bis zu 4K bei 100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A) 1080P bei 150 m (Cat 6/6a/ATEN 2L-29330 Cat 6A mit aktiviertem Modus für lange Reichweite Dual view: Bis zu 1080p@100 m (Cat 6/6a/ATEN 2L-29330 Cat 6A) *4K-Unterstützung: 4096 x 2160 bei 60 Hz (4:2:0), 4096 x 2160 / 3840 x 2160 bei 30 Hz (4:4:4) |
| Stromverbrauch | DC12V:5.98W:28BTU/h Hinweis: ? Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ? Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist. |
DC12V:10.32W:57BTU/h Hinweis: ? Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ? Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist. |
| Umgebung | ||
| Betriebstemperatur | 0–40°C | 0–40°C |
| Aufbewahrungstemperatur | -20–60°C | -20–60°C |
| Feuchtigkeit | 0–80 % relative Luftfeuchtigkeit, nicht kondensierend | 0–80 % relative Luftfeuchtigkeit, nicht kondensierend |
| Physikalische Eigenschaften | ||
| Gehäuse | Metall | Metall |
| Gewicht | 0.79 kg ( 1.74 lb ) | 0.82 kg ( 1.81 lb ) |
| Abmessungen (L x B x H) | 17.42 x 15.59 x 2.88 cm (6.86 x 6.14 x 1.13 in.) |
17.42 x 15.59 x 2.88 cm (6.86 x 6.14 x 1.13 in.) |
| Auflösungen Remote-HDMI Ausgang | |
| 640 x 480 @ 60/67/72/75 Hz | 1920 x 1200 @ 60 Hz (+ Reduzierte Ausblendung) |
| 720 x 400 @ 70 Hz | 1080p @ 24/25/30/50/60 Hz |
| 800 x 600 @ 56/60/72/75 Hz | 480p @ 60 Hz (4:3 / 16:9) |
| 1024 x 768 @ 60/70/75 Hz | 720p @ 50/60 Hz |
| 1280 x 800 @ 60 Hz | 1080i @ 50/60 Hz |
| 1280 x 1024 @ 60/75 Hz | 576p @ 50 Hz (4:3 / 16:9) |
| 1400 x 1050 @ 60 Hz | 3840 x 2160p @ 24/25/30 Hz |
| 1440 x 900 @ 60 Hz | 3840 x 2160p @ 50/60 Hz 4:2:0 |
| 1600 x 1200 @ 60 Hz | 4096 x 2160p @ 24/25/30 Hz |
| 1680 x 1050 @ 60 Hz | 4096 x 2160p @ 50/60 Hz 4:2:0 |
| 1920 x 1080 @ 60 Hz |
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| AC-Netzadapter: | Ja |
| Anschlüsse: | DC-EingangAudio-Eingang |
| Auflösung (maximal, digital): | 4096 x 2160 Pixel |
| Farbe: | Schwarz |
| Gehäusematerial: | Metall |
| Gewicht: | 2,91 kg |
| Breite des Receivers: | 15,6 cm |
| Tiefe des Receivers: | 2,88 cm |
| Höhe des Receivers: | 17,4 cm |
| RS-232 port: | 2 |
| Anzahl RJ-45-Anschlüsse: | 2 |
| Maximal mögliche Übertragungsstrecke: | 150 m |
| Breite des Senders: | 15,6 cm |
| Tiefe des Senders: | 17,4 cm |
| Höhe des Senders: | 2,88 cm |
| Gewicht Transmitter: | 790 g |
| Erweiterte Display-Identifikationsdaten (EDID): | Ja |
| PC Audio Ausgang: | Ja |
| Transmitter-Video-Anschlusstyp: | HDMI |
| Transmitter lokaler Video-Anschlusstyp: | HDMI |
| Empfänger lokaler Video-Anschlusstyp: | HDMI |
| Empfänger lokale Tastatur/Maus-Anschlusstyp: | USB |
| Lokaler Videoanschluss-Transmitter: | Ja |
| Befestigungswinkel enthalten: | Ja |
| Anzahl der lokalen Videoanschlüsse des Empfängers: | 2 |
| Anzahl der USB-Typ-B-Senderanschlüsse: | 1 |
| Anzahl der USB-Typ-A-Empfängeranschlüsse: | 4 |
| Schutz vor elektrostatischer Entladung (ESD): | Ja |
| KVM port Auswahl: | Drucktasten |
| Mitgelieferte Kabel: | HDMI, Audio, USB Typ-A auf USB Typ-B |
| Rack-Einbau: | Ja |
| Receivergewicht: | 820 g |
| Typ: | Sender und Empfänger |
| unterstütze Kabeltypen: | Cat6, Cat6a |
| Übertragungstechnik: | Kabelgebunden |
| Versandgewicht: | 3,43 kg |
| Artikelgewicht: | 3,43 kg |
