Beschreibung

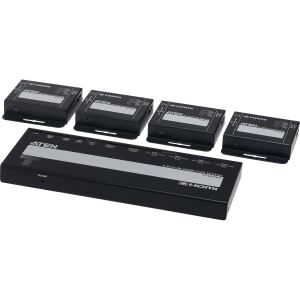

Das VS1824KIT ist ein Kit mit 1 Splitter und 4 Empfängern, das eine HDMI-Quelle mit bis zu 4K @ 30 Hz (4:4:4) über ein einziges Cat 6-Kabel an 4 Bildschirme in bis zu 40 m Entfernung verteilt.
Das System unterstützt auch verlustfreie digitale Audioformate wie LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus & DTS-HD Master Audio.
Da die Empfänger dank der Power over Cable (PoC)-Funktionalität über den Splitter mit Strom versorgt werden, ist nur ein einziges Netzteil für den Splitter erforderlich, was auch dazu beiträgt, eine unübersichtliche Kabelinstallation zu vermeiden.
Der Splitter verfügt über einen lokalen HDMI-Ausgang für die Überwachung von Inhalten oder zur Kaskadierung.
Darüber hinaus verfügt der Splitter über einen vom Benutzer einstellbaren EDID-Switch, mit dem der Benutzer die Ausgangsvideoauflösungen und Audiofunktionen für eine nahtlose Integration in das System konfigurieren kann.
Das ultraleichte, handtellergroße Gehäuse des Empfängers ermöglicht eine flexible Installation, einschließlich Montage und Platzierung in engen Räumen.
Das Kit enthält 1 IR-Blaster-Kabel für den Splitter und 4 IR-Empfängerkabel für die Empfänger, mit denen die Benutzer die Quelle von der Empfängerseite aus fernsteuern können.
Durch den Plug & Play-Betrieb wird keine Software benötigt, was eine einfache und sofortige Installation ermöglicht.
Das VS1824KIT bietet eine hervorragende AV-Übertragungsqualität und Installationsflexibilität in verschiedenen Installationsszenarien, z. B. in Konferenzräumen, Einzelhandelsgeschäften, Ausstellungsräumen, Unterhaltungssystemen und mehr.
- Ein Kit mit 1 Splitter und 4 Empfängern zur Verteilung von 1 HDMI-Quelle an 4 Bildschirme in bis zu 40 m Entfernung über ein einziges Cat 6-Kabel
- Unterstützt bis zu 4K @ 30 Hz (4:4:4) für kristallklare Videodarstellung
- Unterstützt verlustfreie digitale Audioformate wie LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus & DTS-HD Master Audio
- HDMI (3D, Deep Color, 4K); HDCP 1.4 konform
- Power over Cable (PoC)-Funktionalität vom Splitter zu den Empfängern, um eine unübersichtliche Kabelinstallation zu vermeiden
- Lokaler HDMI-Ausgang am Splitter für die Überwachung von Inhalten oder für Kaskadierungszwecke
- Vom Benutzer einstellbarer EDID-Schalter am Splitter für die Konfiguration der Videoauflösungen und Audiofunktionen am Ausgang
- Das ultraleichte, handtellergroße Gehäuse des VE1821R ermöglicht eine flexible Installation einschließlich Montage und Platzierung in engen Räumen
- Einweg-IR-Kanal zur Fernsteuerung der Quelle vom Empfänger aus
- Eingebauter 4KV/8KV ESD-Schutz
- Plug and Play – keine zusätzliche Software erforderlich
Lieferumfang
1 x VS1824T 4-Port 4K HDMI Cat 6 Splitter
4 x VE1821R 4K HDMI Kat. 6 Empfänger
1 x IR-Blaster-Kabel
4 x IR-Empfänger Kabel
1 x Montage-Kit
1 x Netzkabel und Netzadapter
1 x Gebrauchsanweisung
| FunKtion | VS1824T | |
| Videoeingang | ||
| Schnittstellen | 1 x HDMI Typ A Buchse (Schwarz) | |
| Impedanz | 100 O | |
| Max. Entfernung | 3 m | |
| Videoausgang | ||
| Schnittstellen | 1 x HDMI Typ A Buchse (Schwarz) | |
| Impedanz | 100 O | |
| Max. Entfernung | 3 m | |
| Video | ||
| Max. Datenrate | 10,2Gbps (3,4Gbps pro Spur) | |
| Max. Pixeltakt | 340 MHz | |
| Konformität | HDMI (3D, Deep Color, 4K) HDCP1.4 Kompatibel |
|
| Max. Auflösungen / Entfernung | Bis zu 4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910) *4K unterstützt: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
|
| Audio | ||
| Eingang | 1 x HDMI Typ A Buchse (Schwarz) | |
| Ausgang | 1 x HDMI Typ A Buchse (Schwarz) | |
| Steuerung | ||
| IR-Kanal | 1 x Mini-Stereo-Klinkenbuchse (schwarz); (HINWEIS1) |
|
| Anschlüsse | ||
| Einheit zu Einheit | 4 x RJ-45 Buchse | |
| Stromversorgung | 1 x DC-Buchse (schwarz) mit Verriegelung | |
| Wartung | Micro USB für F/W-Upgrade | |
| Schalter | ||
| Modus-Switch | Auswahl des EDID-Modus | |
| Stromversorgung | ||
| Stromverbrauch | 11WBTU/h Hinweis: Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist. |
|
| Umgebung | ||
| Betriebstemperatur | 0 - 40°C | |
| Aufbewahrungstemperatur | -20 - 60°C | |
| Feuchtigkeit | 20 - 90% RH, nicht kondensierend | |
| Physikalische Eigenschaften | ||
| Gehäuse | Metall | |
| Gewicht | 0.44 kg ( 0.99 lb ) | |
| Abmessungen (L x B x H) mit Halterung | N/A (Housing comes without bracket) | |
| Abmessungen (L x B x H) ohne Halterung | 21.00 x 8.20 x 1.80 cm (8.27 x 3.23 x 0.71 in.) |
|
| Hinweis | ANMERKUNG 1: Der IR-Kanal des Empfängers ist ein unidirektionaler Bypass-Kanal, der Daten vom Empfänger zum Sender überträgt. ANMERKUNG 2: Die maximale Leistungsaufnahme setzt voraus, dass alle Empfänger im Paket installiert sind. |
|
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| 3D: | Ja |
| Anschlüsse: | DC-Eingang |
| Anzahl Ethernet-LAN-Anschlüsse (RJ-45): | 5 |
| Bandbreite: | 340 MHz |
| Datenübertragungsrate: | 10,2 Gbit/s |
| Farbe: | Schwarz |
| Gehäusematerial: | Metall |
| HD-Typ: | 4K Ultra HD |
| HDCP-Version: | 1.4 |
| Video Porttyp: | HDMI |
| Maximaler Arbeitsabstand: | 3 m |
| Teilnehmerausgang: | 2x HDMI |
| Video ports Anzahl: | 3 |
| Erweiterte Display-Identifikationsdaten (EDID): | Ja |
| Anzahl der Audioanschlüsse: | 3 |
| Maximale Auflösung: | 4096 x 2160 Pixel |
| Maximale Bildwiederholrate: | 60 Hz |
| Mitgelieferte Kabel: | IR |
| Versandgewicht: | 1,85 kg |
| Artikelgewicht: | 1,85 kg |
