Beschreibung

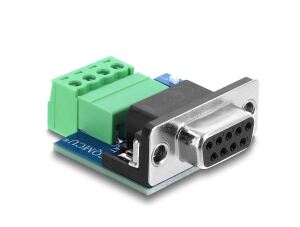

Dieser Adapter von Delock eignet sich ideal für Testaufbauten, Diagnoseanwendungen, Entwicklungsumgebungen und den Anschluss an kompatible KVASER Ports. Am Terminalblock lassen sich Litzen mit abisolierten Enden anschließen. Über den vorhandenen DIP-Schalter kann bei Bedarf ein 120-Ohm Abschlusswiderstand zugeschaltet werden. Dieser ist zwischen Pin 2 (CAN L) und Pin 7 (CAN H) geschaltet.
Auf einen Blick
| Anschlüsse | 1 x D-Sub 9 Pin Buchse, 1 x 4 Pin Terminalblock |
|---|---|
| Rastermaß | 3,81 mm |
| Abschlusswiderstand | 120 Ohm, per DIP-Schalter zuschaltbar |
| Pinbelegung | Pin 1 - Pin 2 Can L, Pin 2 - Pin 7 Can H / LIN, Pin 3 - Pin 3 / 5 / 6 GND, Pin 4 - Pin 9 VBAT |
| Maße (LxBxH) | ca. 37 x 28 x 16 mm |
| Merkmale | Verwendbar für einen Drahtquerschnitt von 22 bis 18 AWG; Geeignet für KVASER Ports |
Alle technischen Daten anzeigen (7 Angaben)
Technische Daten
| Anschlüsse | 1 x D-Sub 9 Pin Buchse, 1 x 4 Pin Terminalblock |
|---|---|
| Rastermaß | 3,81 mm |
| Abschlusswiderstand | 120 Ohm, per DIP-Schalter zuschaltbar |
| Pinbelegung | Pin 1 - Pin 2 Can L, Pin 2 - Pin 7 Can H / LIN, Pin 3 - Pin 3 / 5 / 6 GND, Pin 4 - Pin 9 VBAT |
| Maße (LxBxH) | ca. 37 x 28 x 16 mm |
Lieferumfang und Voraussetzungen
| Merkmale | Verwendbar für einen Drahtquerschnitt von 22 bis 18 AWG; Geeignet für KVASER Ports |
|---|---|
| Packungsinhalt | Adapter |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Anschluss 1: | D-Sub 9 |
| Anschluss 2: | 4 pin terminal block |
| Farbe: | Schwarz |
| Steckverbinder 1 Geschlecht: | Buchse |
| Steckverbinder 2 Geschlecht: | Stecker |
| Versandgewicht: | 0,02 kg |
| Artikelgewicht: | 0,02 kg |
