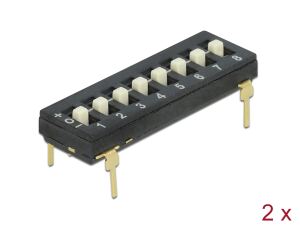

DELOCK DIP-Schalter Tri-State 8-Stellig 2,54mm Rastermaß THT

Artikelnummer: MJB1096625
GTIN: 4043619663064
HAN: 66306

DELOCK DIP-Schalter Tri-State 8-Stellig 2,54mm Rastermaß THT

Kategorie: Komponenten & Zubehör

Anschlüsse: 1 x 10 Lötpins
Positionsanzahl: 8
Rastermaß: 2,54 mm
Schaltstellungen: 3 (+, 0, -)
Schaltleistung: 25 mA, 24 VDC

✓Bei dir am Dienstag, 27.10.

✓Sofort verfügbar · 100 lieferbar

🚚 Versand am Montag, 26.10.

2,99 €

statt ~~3,50 €~~ UVP −14 %

inkl. 19% USt., zzgl.

Du sparst 0,51 €

Unternehmen oder öffentlicher Auftraggeber? Profitieren Sie von attraktiven Vorteilen!

Fynn Westerhold

Senior Key Account Manager

Ihre Vorteile:

Rechnungskauf
Projektkonditionen
Mengenrabatte
Persönlichen Ansprechpartner
Beratung

Ich freue mich auf Ihre Nachricht

Kontakt aufnehmen

Beschreibung Merkmale Produktsicherheit Garantie & Gewährleistung PDF (1)

Beschreibung

Dieser DIP-Schalter von Delock ist für die Lötmontage auf einer Platine geeignet.

Auf einen Blick

Anschlüsse	1 x 10 Lötpins
Positionsanzahl	8
Rastermaß	2,54 mm
Schaltstellungen	3 (+, 0, -)
Schaltleistung	25 mA, 24 VDC
Isolationswiderstand	1000 MΩ / 500 VDC

Produktbeschreibung

Der Tri-State Schalter ist aus 8 Einzelschaltern aufgebaut, die jeweils 3 Schaltstellungen (+, 0, -) pro Position besitzen. Damit lassen sich mehr Codierungen erzeugen als ein Standard DIP-Schalter mit nur 2 Schaltstellungen (Ein / Aus).

Die angebrachten Lötpins am DIP-Schalter werden in Kontaktlöcher auf der Platine gesteckt und an der Unterseite verlötet. Die Schaltreihen dienen der Einstellung von Konfigurationen sowie der Umstellung von Parametern.

Der DIP-Schalter wird hauptsächlich in der Telekommunikation, im Computerbereich und in der Messtechnik eingesetzt.

Alle technischen Daten anzeigen (14 Angaben)

Technische Daten

Anschlüsse	1 x 10 Lötpins
Positionsanzahl	8
Rastermaß	2,54 mm
Schaltstellungen	3 (+, 0, -)
Schaltleistung	25 mA, 24 VDC
Isolationswiderstand	1000 MΩ / 500 VDC
Spannungsfestigkeit	500 VAC / 1 Minute
Löttemperatur	250 °C für ca. 3 Sekunden
Umgebungstemperatur	-40 °C ~ 85 °C
Betriebstemperatur	-30 °C ~ 85 °C
Material	Kunststoff
Farbe	schwarz
Maße (LxBxH)	ca. 21,8 x 7,0 x 3,2 mm
