Beschreibung

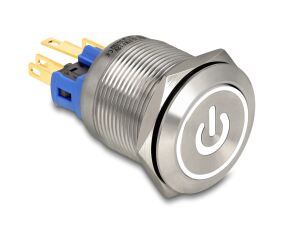

Dieser Druckschalter von Delock ist ideal für die Installation in Schalttafeln zum Beispiel in der Industrie, der Steuerungs- oder Regeltechnik. Auch in der Automobilbranche oder dem Endkundenbereich finden sich Taster wieder.
Auf einen Blick
| Anschlüsse | 6 x Lötanschluss |
|---|---|
| Schaltertyp | 1 Schließer (NO) + 1 Öffner (NC) |
| Schaltspannung | AC 230 V~ / 3 A |
| Anzahl Kontakte | 6 |
| Funktion | rastend |
| Betätiger | flach |
Produktbeschreibung
Anders als ein Taster verharrt ein Schalter nach der Betätigung in seiner Stellung. Beispiele für Schalter sind Kippschalter, Drehschalter oder Schiebeschalter. Der Lichtschalter ist das wohl bekannteste Beispiel.
Der Schließer (NO) stellt eine Verbindung zwischen zwei Kontakten her, während der Öffner (NC) diese löst.
Die Installation darf nur von qualifiziertem Elektro-Fachpersonal unter Einhaltung der landesüblichen Stromversorgungsrichtlinien durchgeführt werden.
Bei Niederspannungsanlagen ist eine Erdung notwendig, um die Sicherheit und Funktionalität der Anlage zu gewährleisten.
Alle technischen Daten anzeigen (20 Angaben)
Technische Daten
| Anschlüsse | 6 x Lötanschluss |
|---|---|
| Schaltertyp | 1 Schließer (NO) + 1 Öffner (NC) |
| Schaltspannung | AC 230 V~ / 3 A |
| Anzahl Kontakte | 6 |
| Funktion | rastend |
| Betätiger | flach |
| Betriebstemperatur | -25 °C ~ 55 °C |
| Befestigungslochdurchmesser | ca. 22 mm |
| Schlüsselweite Sechskantmutter | 25 mm |
| Einbautiefe | ca. 39 mm |
| Gewindegröße | M22 |
| LED Beleuchtung | weiß |
| LED Spannung | 12 V |
| LED Typ | Powersymbol + Ring |
| Material | Edelstahl vernickelt |
| Mechanische Lebensdauer | 1.000.000 Zyklen |
| Elektrische Lebensdauer | 100.000 Zyklen |
| Schutzart | IP65 |
| Maße (LxD) | ca. 40 x 30 mm |
Lieferumfang und Voraussetzungen
| Packungsinhalt | Druckschalter |
|---|
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Breite: | 40 mm |
| Farbe: | Silber |
| Gehäusematerial: | Nickel, Edelstahl |
| Internationale Schutzart (IP-Code): | IP65 |
| Anzahl der Knöpfe: | 1 Tasten |
| Stecker: | 6 x solder connection |
| Stromstärke (maximal): | 3 A |
| Tiefe: | 30 mm |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
