Beschreibung

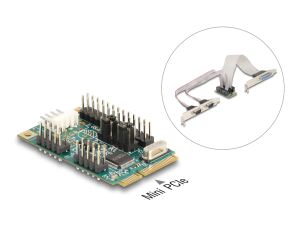

Durch dieses Mini PCIe Modul von Delock erhalten Sie zwei serielle und eine parallele Schnittstelle, die Sie über das Slotblech nach außen führen können. Sie können an den Adapter verschiedene serielle und parallele Geräte wie z.B. Drucker, Scanner, Modem etc. anschließen.
Auf einen Blick
| Anschlüsse | extern:, 2 x Seriell D-Sub 9 Pin Stecker, 1 x Parallel D-Sub 25 Pin Buchse, intern:, 1 x Mini PCI Express, Rev. 1.2, 2 x 10 Pin Pfostenstecker, 1 x 26 Pin Pfostenstecker, 1 x Floppy 4 Pin Stecker |
|---|---|
| Chipsatz | WCH382L |
| Formfaktor | Mini PCIe full size |
| FIFO | 2 x 256 Byte |
| Datenbits | 5, 6, 7, 8 |
| Stopbits | 1, 2 |
Produktbeschreibung
Optionale Spannungsversorgungen via RS-232
Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden.
Alle technischen Daten anzeigen (16 Angaben)
Technische Daten
| Anschlüsse | extern:, 2 x Seriell D-Sub 9 Pin Stecker, 1 x Parallel D-Sub 25 Pin Buchse, intern:, 1 x Mini PCI Express, Rev. 1.2, 2 x 10 Pin Pfostenstecker, 1 x 26 Pin Pfostenstecker, 1 x Floppy 4 Pin Stecker |
|---|---|
| Chipsatz | WCH382L |
| Formfaktor | Mini PCIe full size |
| FIFO | 2 x 256 Byte |
| Datenbits | 5, 6, 7, 8 |
| Stopbits | 1, 2 |
| Paritätsbit | gerade, ungerade, keine, markiert, leer |
| Flusskontrolle | keine, Hardware RTS / CTS, Software XON / XOFF |
| Signale | DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V |
| Elektrische Leistung pro Port | max. 20 Watt (5 V / 4 A) |
| Elektrische Leistung pro Port | max. 48 Watt (12 V / 4 A) |
| Kabellänge inkl. Anschlüsse | ca. 25 cm |
| Maße (LxBxH) | ca. 51 x 30 x 10 mm |
Lieferumfang und Voraussetzungen
| Merkmale | Datentransferrate bis zu 460,8 Kbps; Jumper zur Einstellung RI oder 5 V / 12 V am Pin 9; Datentransferrate bis zu 1 Mbps; SPP, PS2, EPP, ECP kompatibel zu IEEE 1284 |
|---|---|
| Systemvoraussetzungen | Windows 10/10-64/11; Windows Server 2022; Mainboard mit einem freien Mini PCIe Steckplatz mit PCIe Schnittstelle |
| Packungsinhalt | Mini PCIe Modul; 2 serielle Anschlusskabel; 1 paralleles Anschlusskabel; 2 x Standard Blende; 3 x Low Profile Blende; Bedienungsanleitung |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Ausgangsschnittstelle: | Parallel, RS-232 |
| Breite: | 30 mm |
| Farbe: | Grün |
| Hostschnittstelle: | Mini PCI Express |
| Höhe: | 10 mm |
| Eingebaut: | Ja |
| Datenbits: | 5, 6, 7, 8 |
| Parity bit: | Eben, Markierung, Nein, Ungerade, Leerzeichen |
| Stop bits: | 1, 2 |
| FIFO (First In, First Out): | 256 B |
| Steckverbinder 1 Geschlecht: | Stecker |
| Steckverbinder 2 Geschlecht: | Buchse |
| Tiefe: | 51 mm |
| Unterstützt Windows-Betriebssysteme: | Windows 10, Windows 10 x64, Windows 11 |
| Unterstützte Server-Betriebssysteme: | Windows Server 2022 |
| Versandgewicht: | 0,18 kg |
| Artikelgewicht: | 0,18 kg |
