Beschreibung

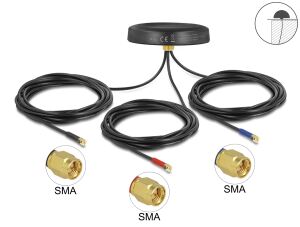

Diese Multiband Antenne von Delock besitzt drei physisch getrennte Sende- und Empfangseinheiten. Zwei PIFA Antennen, jeweils für LTE und GSM / UMTS, sind für das Senden und Empfangen in diesen Bereichen zuständig. Die GNSS Patchantenne empfängt die Signale der Global Navigation Satellite Systems GNSS.
Auf einen Blick
| Anschlüsse | 3 x SMA Stecker |
|---|---|
| LTE GSM UMTS | Frequenzbereich:, 0,698 - 0,960 GHz, 1,710 - 2,700 GHz, GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth, Antennengewinn: 2 dBi, Impedanz: 50 Ohm, VSWR: 2,5, Polarisation: linear, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldurchmesser: ca. 2,7 mm, Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter |
| GNSS | Frequenzbereich:, GNSS: L1, 1,57542 GHz, 1,598 - 1,610 GHz, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, VSWR: 2,5, Polarisation: RHCP, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldurchmesser: ca. 2,7 mm, Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter |
| LNA GNSS | Frequenzbereich:, GNSS: L1, 1,57542 GHz, Verstärkung: 28 dBi, VSWR: 2,0, Impedanz: 50 Ohm, Betriebsspannung: 2,2 - 5,0 V, Stromaufnahme: 5 - 15 mA |
| Betriebstemperatur | -40 °C ~ 85 °C |
| Gehäusematerial | ABS |
Produktbeschreibung
Die Multiband Antenne eignet sich durch ihre Outdoor-Eigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.
Alle technischen Daten anzeigen (15 Angaben)
Technische Daten
| Anschlüsse | 3 x SMA Stecker |
|---|---|
| LTE GSM UMTS | Frequenzbereich:, 0,698 - 0,960 GHz, 1,710 - 2,700 GHz, GSM / UMTS / ZigBee / Z-Wave / LoRa / NB-IoT / WLAN 2,4 GHz / Bluetooth, Antennengewinn: 2 dBi, Impedanz: 50 Ohm, VSWR: 2,5, Polarisation: linear, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldurchmesser: ca. 2,7 mm, Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter |
| GNSS | Frequenzbereich:, GNSS: L1, 1,57542 GHz, 1,598 - 1,610 GHz, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, VSWR: 2,5, Polarisation: RHCP, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldurchmesser: ca. 2,7 mm, Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter |
| LNA GNSS | Frequenzbereich:, GNSS: L1, 1,57542 GHz, Verstärkung: 28 dBi, VSWR: 2,0, Impedanz: 50 Ohm, Betriebsspannung: 2,2 - 5,0 V, Stromaufnahme: 5 - 15 mA |
| Betriebstemperatur | -40 °C ~ 85 °C |
| Gehäusematerial | ABS |
| Farbe | schwarz |
| Schutzart | IP67 |
| Kabelfarbe | schwarz |
| Kabellänge inkl. Anschlüsse | ca. 3 m |
| Maße (Ø x H) | ca. 81,0 x 15,5 mm |
| Befestigungslochdurchmesser | 12 mm |
Lieferumfang und Voraussetzungen
| Merkmale | Aufschraubmontage |
|---|---|
| Systemvoraussetzungen | Gerät mit mehreren freien SMA Anschlüssen |
| Packungsinhalt | Multiband Antenne; Mutter |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 28 dBi |
| Antennentyp: | Omnidirektionale Antenne |
| Farbe: | Schwarz |
| Frequenzband: | 1.57542 GHz, 1.71 - 2.7, 0.698 - 0.96, 1.598 - 1.610 |
| Gewicht: | 1,2 kg |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP67 |
| Kabellänge: | 3 m |
| Kabeltyp: | RG-174 |
| Steckerverbindung (Anschluss): | Buchse |
| Antenne Steckertyp: | SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | 2,5 |
| Polarisation: | Lineare Polarisation |
| Maximale Eingangsleistung: | 5 W |
| Zweck: | Draußen |
| Versandgewicht: | 0,24 kg |
| Artikelgewicht: | 0,24 kg |
