Beschreibung

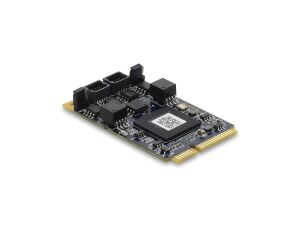

Diese CAN Bus Interfacekarte von Delock erweitert Computersysteme um zwei CAN FD und CAN 2.0 Schnittstellen. Die beiden flexiblen Anschlüsse ermöglichen Ihnen die nahtlose Verbindung von CAN FD- und CAN 2.0 Bus-Knoten.
Auf einen Blick
| Anschlüsse | 1 x Mini PCI Express, Rev. 2.0, 2 x D-Sub 9 Pin Stecker mit Muttern |
|---|---|
| Chipsatz | QiuNiu |
| Programmierschnittstelle | Linux: C, C++, Python, Windows (DLL + Virtueller COM Port): C, C++, C#, Python, VB |
| Unterstützt | SocketCAN |
| Unterstützte Protokolle | CAN 2.0 A/B, CAN FD, CAN FD Non-ISO, CANopen CC, CANopen FD, SAE J1939, SAE J1939 on CAN FD |
| Datentransferraten | CAN 2.0: 10 Kbps bis 1000 Kbps, CAN FD: Arbitrierungsrate bis zu 1000 Kbps, Datenrate bis zu 8000 Kbps, SAE J1939 on CAN FD: Arbitrierungsrate bis zu 500 Kbps, Datenrate bis zu 2000 Kbps, Unterstützte Arbitrierungsrate: 10/20/33/40/47/50/80/83/95/100/125/250/500/666/1000 Kbps, Unterstützte Datenrate: 1/2/4/5/6/8 Mbps |
Produktbeschreibung
Mit dem modularen Mini PCIe Format kann die Karte problemlos in verschiedene Plattformen wie Desktop-PCs, Embedded-Systemen, AMRs (Autonome mobile Roboter) und BMS (Batteriemanagementsysteme) integriert werden.
Die im Lieferumfang enthaltene Software-Schnittstelle bietet den Entwickelnden die Möglichkeit, eigene Anwendungen für Windows und Linux zu erstellen. Mit den bereitgestellten VCP Windows Treibern, der API sowie Beispielen und dem Linux Kernel Modul unterstützt die Karte eine einfache und effektive Entwicklung von Anwendungen, die auf die spezifischen Bedürfnisse verschiedener Projekte zugeschnitten sind.
Eine Galvanische Trennung in Kombination mit einem Überspannungsschutz plus einem Level 4 ESD-Schutz gewährleisten ein hohes Maß an zusätzlicher Sicherheit für die Schnittstellenkarte und den jeweiligen CAN Bus.
Alle technischen Daten anzeigen (16 Angaben)
Technische Daten
| Anschlüsse | 1 x Mini PCI Express, Rev. 2.0, 2 x D-Sub 9 Pin Stecker mit Muttern |
|---|---|
| Chipsatz | QiuNiu |
| Programmierschnittstelle | Linux: C, C++, Python, Windows (DLL + Virtueller COM Port): C, C++, C#, Python, VB |
| Unterstützt | SocketCAN |
| Unterstützte Protokolle | CAN 2.0 A/B, CAN FD, CAN FD Non-ISO, CANopen CC, CANopen FD, SAE J1939, SAE J1939 on CAN FD |
| Datentransferraten | CAN 2.0: 10 Kbps bis 1000 Kbps, CAN FD: Arbitrierungsrate bis zu 1000 Kbps, Datenrate bis zu 8000 Kbps, SAE J1939 on CAN FD: Arbitrierungsrate bis zu 500 Kbps, Datenrate bis zu 2000 Kbps, Unterstützte Arbitrierungsrate: 10/20/33/40/47/50/80/83/95/100/125/250/500/666/1000 Kbps, Unterstützte Datenrate: 1/2/4/5/6/8 Mbps |
| Galvanische Isolation | 500 V |
| Überspannungsschutz | 1 kV |
| CAN Abschlusswiderstand | 2 x 120 Ohm |
| Betriebstemperatur | -20 °C ~ 70 °C |
| Luftfeuchtigkeit | 5 ~ 95 % |
| Kabellänge inkl. Anschlüsse | ca. 35 cm |
| Maße (LxBxH) | ca. 50 x 30 x 8 mm |
Lieferumfang und Voraussetzungen
| Merkmale | Plug & Play für I/O Adressen und IRQ vom BIOS zugewiesen; ISO 11898 (2015); Loopback-Modus; ±15 kV IEC 61000-4-2 Air Gap Discharge; ±8 kV IEC 61000-4-2 Contact Discharge |
|---|---|
| Systemvoraussetzungen | Linux Kernel 4.11 oder höher; Windows 10/10-64/11; Mainboard mit einem freien Mini PCIe Steckplatz mit PCIe Schnittstelle |
| Packungsinhalt | Mini PCIe Modul; 2 x CAN Bus Anschlusskabel; Bedienungsanleitung |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 0,11 kg |
| Artikelgewicht: | 0,11 kg |
