Beschreibung

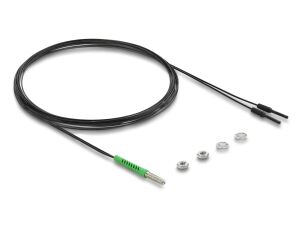

Dieses LWL Sensorkabel von Delock wird in Verbindung mit einem kompatiblen LWL Sensorverstärker zur berührungslosen Objekterkennung nach dem Reflexionsprinzip (Diffuse-Reflective) verwendet. Dabei wird Licht auf das Objekt ausgesendet und dessen Reflexion zur Erkennung genutzt. Das Kabel verfügt über zwei POF Lichtwellenleiter, die in einem gemeinsamen Sensorkopf aus Edelstahl integriert sind. Der Sensorkopf verfügt über ein M4 x 0,7 mm Außengewinde zur Befestigung.
Auf einen Blick
| Anschlüsse | 1 x Sensorkopf mit M4 x 0,7 mm Außengewinde, 2 x 1 Pin Stecker |
|---|---|
| Ausführung | diffuse Reflexion (Diffuse Reflective) |
| Faserdurchmesser | ca. 0,5 mm |
| Kabeldurchmesser | ca. 1,25 mm |
| Gewinde | M4 x 0,7 mm |
| Länge des Sensorkopfes | ca. 18,5 mm |
Produktbeschreibung
Diffuse Reflektive – Objekterkennung durch Lichtreflexion
Über einen Lichtwellenleiter wird Licht vom Sensorverstärker zum Sensorkopf geleitet und auf das zu erkennende Objekt ausgesendet. Das vom Objekt reflektierte Licht wird über den zweiten Lichtwellenleiter zum Sensorverstärker zurückgeführt. Dieser erkennt dadurch, ob sich ein Objekt vor dem Sensorkopf befindet, und kann ein entsprechendes Schaltsignal ausgeben. Ein gegenüberliegender Empfänger oder separater Reflektor ist nicht erforderlich. Das Sensorkabel eignet sich beispielsweise für Anwendungen in der Automatisierungstechnik, im Maschinenbau oder zur Positionskontrolle.
Alle technischen Daten anzeigen (13 Angaben)
Technische Daten
| Anschlüsse | 1 x Sensorkopf mit M4 x 0,7 mm Außengewinde, 2 x 1 Pin Stecker |
|---|---|
| Ausführung | diffuse Reflexion (Diffuse Reflective) |
| Faserdurchmesser | ca. 0,5 mm |
| Kabeldurchmesser | ca. 1,25 mm |
| Gewinde | M4 x 0,7 mm |
| Länge des Sensorkopfes | ca. 18,5 mm |
| Schlüsselweite | 5,4 mm |
| Material Sensorkopf | Edelstahl |
| Kabelmantelmaterial | PE |
| Kabelfarbe | schwarz |
| Kabellänge | ca. 2 m |
Lieferumfang und Voraussetzungen
| Merkmale | Passives LWL Sensorkabel |
|---|---|
| Packungsinhalt | LWL Sensorkabel; Befestigungsmaterial |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Versandgewicht: | 0,01 kg |
| Artikelgewicht: | 0,01 kg |
