Beschreibung

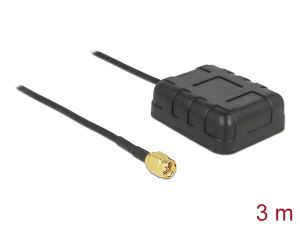

KurzbeschreibungNutzen Sie diese aktive Antenne an Ihren GNSS Geräten, um GPS und BeiDou (COMPASS) Signale gleichzeitig zu empfangen. Technische Daten Anschluss: SMA Stecker Frequenzbereiche: GPS: 1575,42 MHz +/- 3 MHz BeiDou: 1561,098 MHz +/- 5 MHz Antennengewinn: Patchantenne: 5 dBi LNA: 28 dB VSWR: 1,5:1 typisch Impedanz: 50 Ohm Eingangsspannung: 2,2 ~ 5,0 V Stromaufnahme: 5 ~ 15 mA Betriebstemperaturbereich: -40 °C ~ 85 °C Schutzklasse: IP67 Gewicht: 150 g Magnetische Gehäuseunterseite Kabeltyp: RG174 Kabeldurchmesser: ca. 2,5 mm Kabelfarbe: schwarz Kabellänge inkl. Anschluss: ca. 3 m Maße (LxBxH): ca. 5,00 x 4,25 x 1,65 cm
Auf einen Blick
| Frequenzband | 1.575 GHz |
|---|---|
| Antenne Zunahmeniveau (max) | 5 dBi |
| Antennentyp | Richtantenne |
| Antenne Steckertyp | SMA |
| Patchantenne | 25 x 25 x 6 mm |
| VSWR | < 2.0 |
Lieferumfang
- Menge pro Packung: 1 Stück(e)
- Betriebsanleitung
Gut zu wissen
- Lieferumfang und Voraussetzungen
Alle technischen Daten anzeigen (23 Angaben)
Leistungen
| Frequenzband | 1.575 GHz |
|---|---|
| Impedanz | 50 Ohm |
| Antenne Zunahmeniveau (max) | 5 dBi |
Merkmale
| Antennentyp | Richtantenne |
|---|---|
| Antenne Steckertyp | SMA |
| Steckerverbindung (Anschluss) | Stecker |
| Spannung Stellung-Welle Verhältnis (VSWR) | 1,5 |
| Produktfarbe | Schwarz |
| Kabellänge | 3 m |
| Kabeltyp | RG174 |
Zertifikate
| Zertifizierung | IP67 |
|---|
Betriebsbedingungen
| Betriebstemperatur | -40 - 85 °C |
|---|
Gewicht und Abmessungen
| Breite | 425 mm |
|---|---|
| Tiefe | 500 mm |
| Höhe | 165 mm |
| Gewicht | 150 g |
Lieferumfang
| Menge pro Packung | 1 Stück(e) |
|---|---|
| Betriebsanleitung | Ja |
Weitere Angaben
| Patchantenne | 25 x 25 x 6 mm |
|---|---|
| VSWR | < 2.0 |
| Schutzklasse | IP65 |
| Material | ABS Kunststoff |
| Systemvoraussetzungen | GNSS Gerät mit SMA Buchse |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 5 dBi |
| Antennentyp: | Richtantenne |
| Breite: | 425 mm |
| Farbe: | Schwarz |
| Frequenzband: | 1.575 GHz |
| Gewicht: | 150 g |
| Höhe: | 165 mm |
| Impedanz: | 50 Ohm |
| Kabellänge: | 3 m |
| Kabeltyp: | RG174 |
| Steckerverbindung (Anschluss): | Stecker |
| Antenne Steckertyp: | SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | 1,5 |
| Tiefe: | 500 mm |
| Versandgewicht: | 0,13 kg |
| Artikelgewicht: | 0,13 kg |
