Beschreibung

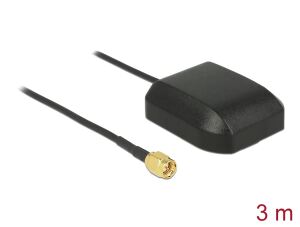

Diese externe Navilock GNSS Antenne dient dem gleichzeitigen Empfang von GPS und GLONASS Signalen.
Auf einen Blick
| Polarisation | RHCP |
|---|---|
| Bandbreite (C/A) | GPS: > 2 MHz, GLONASS: > 8 MHz |
| VSWR | 1,5 typ. |
| Antennengewinn | 5 dBic (7 cm x 7 cm Grundplatte) |
| interne Patchantenne | 25 x 25 x 4 mm, LNA |
| Antennengewinn | 30 dB |
Alle technischen Daten anzeigen (20 Angaben)
Technische Daten
| Polarisation | RHCP |
|---|---|
| Bandbreite (C/A) | GPS: > 2 MHz, GLONASS: > 8 MHz |
| VSWR | 1,5 typ. |
| Antennengewinn | 5 dBic (7 cm x 7 cm Grundplatte) |
| interne Patchantenne | 25 x 25 x 4 mm, LNA |
| Antennengewinn | 30 dB |
| Eingangsspannung | 2.8 V ~ 5,0 V |
| Noise Figure | 1,5 @ 25°C +/- 10 °C |
| VSWR | 2,0 max. |
| Kabellänge | 3 m |
| Impedance | 50 Ohm |
| Kabeldämpfung | 3,9 dB |
| Kabeltyp | RG-174 |
| Stromaufnahme | typ. 13,50 mA @ 3,0 V |
| Betriebstemperaturbereich | -40 °C ~ 80 °C |
| Gewicht | 0,150kg |
| Schutzart | IP-66 |
Lieferumfang und Voraussetzungen
| Merkmale | externe aktive Zusatzantenne für GNSS Empfänger; Frequenzbereich, GPS: 1575,42 MHz +/- 1.023 MHz, GLONASS: 1598,0625 MHz ~ 1605,375 MHz, BEIDOU COMPASS: B1, 1561,0980 MHz; SMA Stecker; Abmessungen 36 x 44 x 14,50 mm; magnetische Unterseite |
|---|---|
| Systemvoraussetzungen | Gerät mit freiem SMA Anschluss |
| Packungsinhalt | GNSS Antenne |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 30 dBi |
| Breite: | 36 mm |
| Energiebedarf: | 2.8V - 5.0 V |
| Farbe: | Schwarz |
| Gewicht: | 150 g |
| Höhe: | 14,5 mm |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP66 |
| Kabellänge: | 3 m |
| Kabeltyp: | RG-174 |
| Steckerverbindung (Anschluss): | Stecker |
| Antenne Steckertyp: | SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | 2 |
| Polarisation: | Zirkulare Polarisation |
| Tiefe: | 44 mm |
| Versandgewicht: | 0,08 kg |
| Artikelgewicht: | 0,08 kg |
