Beschreibung

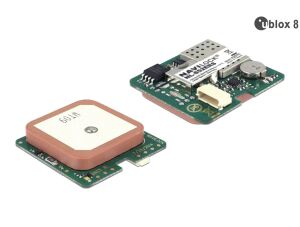

GNSS Module sind komplett fertig aufgebaute Empfänger mit Patchantenne, Stützbatterie usw.. Diese Version nutzt die serielle Schnittstelle RS-232.
Auf einen Blick
| Anschluss | WTB seriell RS-232, 6 Pin, Rastermaß 1,0 mm |
|---|---|
| Frequenzen | GPS: L1, 1575,4200 MHz, GLONASS: L1, 1602 (k x 0,5625) MHz, BEIDOU COMPASS: B1, 1561,0980 MHz, GALILEO E1, 1575,4200 MHz, QZSS L1, 1575,4200 MHz |
| Unterstützt NMEA 0183 Protokolle | GGA, GSA, GSV, RMC, VTG |
| Update Rate | einfach GNSS: 18 Hz (z. B. GPS solo), mehrfach GNSS: 10 Hz (z. B. GPS + GLONASS) |
| Spannungsversorgung | 5 V DC |
| Stromaufnahme | max. 45 mA |
Alle technischen Daten anzeigen (11 Angaben)
Technische Daten
| Anschluss | WTB seriell RS-232, 6 Pin, Rastermaß 1,0 mm |
|---|---|
| Frequenzen | GPS: L1, 1575,4200 MHz, GLONASS: L1, 1602 (k x 0,5625) MHz, BEIDOU COMPASS: B1, 1561,0980 MHz, GALILEO E1, 1575,4200 MHz, QZSS L1, 1575,4200 MHz |
| Unterstützt NMEA 0183 Protokolle | GGA, GSA, GSV, RMC, VTG |
| Update Rate | einfach GNSS: 18 Hz (z. B. GPS solo), mehrfach GNSS: 10 Hz (z. B. GPS + GLONASS) |
| Spannungsversorgung | 5 V DC |
| Stromaufnahme | max. 45 mA |
| Positionsgenauigkeit | 2,5 m CEP (Circular Error Probable) und, 2,0 m CEP mit SBAS |
| Maße (LxBxH) | ca. 30,0 x 30,0 x 7,9 mm |
Lieferumfang und Voraussetzungen
| Merkmale | u-blox 8 UBX-M8030-KT Chipsatz; Verarbeitet die Signale von bis zu 72 Satelliten gleichzeitig; Unterstützt AssistNow online/offline,, SBAS (WAAS, EGNOS, QZSS und MSAS); Auto Baud Rate bis zu 115200 bps; TTL 3,3 V PPS Signal auf Pin 6; Empfindlichkeit max. –167 dBm; LED-Anzeige für GPS-Status; 40°C ~ 85°C ohne Akku; 20°C ~ 60°C mit Akku; Kaltstart in ca. 26 Sekunden; Heißstart in ca. 1 Sekunde |
|---|---|
| Systemvoraussetzungen | Gerät mit freier serieller RS-232 Schnittstelle |
| Packungsinhalt | GNSS Engine Module |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Chipsatz: | u-blox 5 |
| Anzahl Kanäle: | 50 Kanäle |
| Sensitivität: | -160 dBmW |
| Signale benutzt: | L1 |
| Erwerb Zeiten - kalt: | 30 s |
| Erwerb Zeiten - heiß: | 1 s |
| GPS Genauigkeit - Position: | 25 m |
| Updaterate: | 4 Hz |
| Erwerb Zeiten - warm: | 25 s |
| Landkarten datums: | WGS-84 |
| GPS Genauigkeit - Geschwindigkeit: | 0,1 m/s |
| Wiedererlangung: | 3,5 s |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
