Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 16–24 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie:Ideal für serielle Steuerleitungen im Schaltschrank, in Prüfständen, Steuerungssystemen oder der Gebäudeautomatisierung.
Hutschienenmontage für strukturierte Installationen: Das robuste DIN-Rail-Gehäuse ermöglicht die direkte Montage auf Tragschienen – normgerecht, sicher und platzsparend.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Auf einen Blick
| Stecker | Terminal block / D-Sub 15 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 24/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Abmessungen | ca. 87 × 53 × 34,8 mm (L × B × H) |
Produktbeschreibung

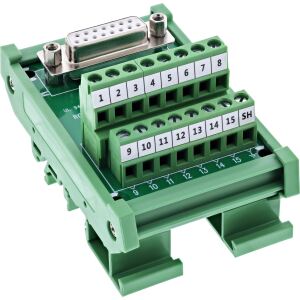

Der InLine® D-Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung ist speziell für strukturierte Installationen im Schaltschrank konzipiert. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 16–24 AWG. Die werkzeugunterstützte Verdrahtung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die Buchse verfügt über eine integrierte Schraubsicherung (UNC #4-40) zur sicheren Verbindung mit passenden Steckverbindern. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Hutschienen nach Industriestandard. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.
D-Sub 15 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:16–24 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage:Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen:ca. 87 x 53 x 51 mm (L × B × H)
Alle technischen Daten anzeigen (17 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 15 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 24/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 53 x 87 x 51 mm |
|---|---|
| Gewicht | 95 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Weitere Angaben
| Abmessungen | ca. 87 × 53 × 34,8 mm (L × B × H) |
|---|---|
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 53 x 87 x 51 mm |
| Breite: | 53 mm |
| Farbe: | Grün |
| Gewicht: | 95 g |
| Höhe: | 51 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 1 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 15 |
| Tiefe: | 87 mm |
| Versandgewicht: | 0,14 kg |
| Artikelgewicht: | 0,14 kg |
