Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung.
Kompakte Bauform: Mit ca.
Auf einen Blick
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Produktbeschreibung
86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

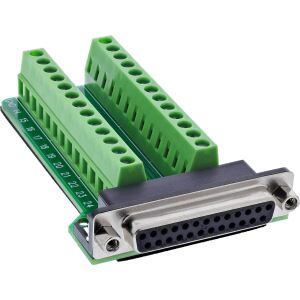

Der InLine® D-Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung ermöglicht die strukturierte Verdrahtung von bis zu 25 seriellen Signalen über Schraubklemmen mit Druckplatte. Einzeladern im Bereich 18–26 AWG lassen sich sicher und schnell anschließen – ganz ohne Löten. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Dank integrierter Schraubsicherung (UNC #4-40) lässt sich die Buchse stabil mit passenden Steckverbindern verschrauben – vibrationssicher und langlebig. Die flache und kompakte Bauform eignet sich für industrielle Anwendungen mit hoher Signaldichte bei begrenztem Platzangebot.
D-Sub 25 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 87 × 53 × 18 mm (L × B × H)
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 53 x 87 x 18 mm |
|---|---|
| Gewicht | 55 g |
| Breite | 53 mm |
| Tiefe | 87 mm |
| Höhe | 18 mm |
Weitere Angaben
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
|---|
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 53 x 87 x 18 mm |
| Breite: | 53 mm |
| Farbe: | Grün |
| Gewicht: | 55 g |
| Höhe: | 18 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 25 |
| Tiefe: | 87 mm |
| Versandgewicht: | 0,06 kg |
| Artikelgewicht: | 0,06 kg |
