Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einem D-Sub-25 Stecker und einer D-Sub-25 Buchse – ideal als kompakte Durchgangs- oder Abzweigstelle für serielle Signale.
Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Verdrahtung im Schaltschrank, Maschinensteuerung, Signalverteilung oder Prüfaufbauten.
Hutschienenmontage für normgerechte Installation: Der integrierte DIN-Rail-Clip ermöglicht die direkte Montage auf Tragschienen – schnell, werkstauglich und platzsparend.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.
Auf einen Blick
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Produktbeschreibung

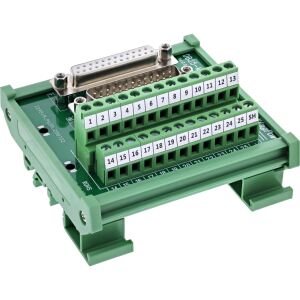

Der InLine® D-Sub 25 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ist für strukturierte Signalverdrahtung in der Industrie konzipiert. Er kombiniert zwei serielle D-Sub-Schnittstellen (male & female) in einem kompakten Modul. Die seitlich zugänglichen Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Adern im Bereich 18–26 AWG – werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Das robuste Kunststoffgehäuse mit vormontiertem DIN-Rail-Clip eignet sich zur schnellen Befestigung auf Hutschienen. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Ideal für Steuerungstechnik, Prototyping, Prüfplätze oder Übergabelösungen.
D-Sub 25 Schnittstellen:1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage:Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen: ca. 87 × 88 × 51 mm (B × H × T)
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 88 x 87 x 51 mm |
|---|---|
| Gewicht | 155 g |
| Breite | 88 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Weitere Angaben
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
|---|
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 88 x 87 x 51 mm |
| Breite: | 88 mm |
| Farbe: | Grün |
| Gewicht: | 155 g |
| Höhe: | 51 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 25 |
| Tiefe: | 87 mm |
| Versandgewicht: | 0,20 kg |
| Artikelgewicht: | 0,20 kg |
