Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Rändelschraube: Die D‑Sub‑9 Buchse ist mit gerändelten Schrauben ausgestattet und sorgt für eine sichere, werkzeuglose Fixierung an passenden Steckverbindern.
- Vielfältig einsetzbar in der Industrie: Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.
- Breakout-Bauform mit Druckplatte: Einzelleitungen lassen sich flexibel und schnell auf die rückseitigen Schraubklemmen auflegen – ideal für den Labor- oder Feldgebrauch.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

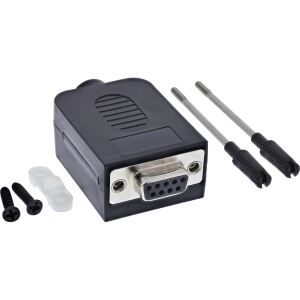

Der InLine® D‑Sub 9 Breakout-Terminalblock mit Buchse ist ideal für den Einsatz in Prüfständen, Laborumgebungen, Prototyping-Anwendungen oder der Inbetriebnahme von Maschinenkomponenten. Über rückseitige Schraubklemmen mit Druckplatten-Technik lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Die Buchse ist mit Rändelschrauben (#4-40 UNC) ausgestattet, die eine sichere, werkzeuglose Fixierung an passenden Steckern gewährleisten. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Dank klarer Klemmenbeschriftung und robuster Bauform eignet sich der Breakout-Adapter ideal für Prüfplätze, Steuerungsprojekte und mobile Serviceaufbauten.
- D-Sub 9 Buchse: Breakout-Design, mit Rändelschrauben (#4-40 UNC)
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 66,7 × 34,4 mm (L × B )
- Zubehör: 1× Druckplatte, 2× Schrauben
Auf einen Blick
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Schwarz |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 34 x 67 x 21 mm |
|---|---|
| Gewicht | 24 g |
| Breite | 34 mm |
| Tiefe | 67 mm |
| Höhe | 21 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 34 x 67 x 21 mm |
| Breite: | 34 mm |
| Farbe: | Schwarz |
| Gewicht: | 24 g |
| Höhe: | 21 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 9 |
| Tiefe: | 67 mm |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
