Beschreibung
Produktbeschreibung
PCIe Schnittstellenkarte für RS-232 und Parallelport Geräte- Legacy-Geräte weiter nutzen: Die PCIe Schnittstellenkarte erweitert moderne PCs um 2 serielle RS232 Ports und 1 Parallelport zur Nutzung bestehender Hardware und Peripheriegeräte.
- Hohe Kompatibilität für viele Anwendungen: Unterstützt RS232 Geräte wie Steuerungen, Messsysteme, Modems, Kassensysteme, Barcodegeräte und Drucker mit Parallelanschluss.
- Flexible serielle Konfiguration: Unterstützt verschiedene Datenbits, Parität, Stoppbits sowie Hardware- und Software-Flusskontrolle für stabile und anpassbare Datenübertragungen.
- Parallelschnittstelle nach IEEE 1284: Unterstützt SPP-, PS/2-, EPP- und ECP-Modi für kompatible Parallelgeräte und zuverlässige Kommunikation an modernen PCIe-Systemen.
- Ideal für kompakte Systeme: Dank PCI Express x1 und beiliegenden Low-Profile Slotblechen eignet sich die Karte auch für platzsparende Desktop- und Industrie-PCs.

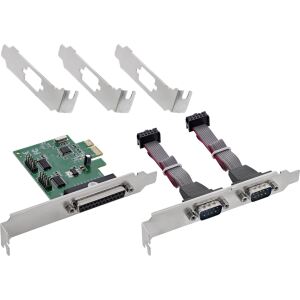

Die InLine PCIe Schnittstellenkarte erweitert moderne Computersysteme um zwei serielle RS232 Schnittstellen sowie einen parallelen Anschluss und ermöglicht dadurch den Weiterbetrieb bestehender Geräte an aktuellen PCI Express Systemen. Die Karte eignet sich für Anwendungen mit Steuerungen, Messsystemen, Embedded-Hardware, Modems, Barcodegeräten oder Parallelport-Druckern.
Der integrierte WCH CH382L Controller unterstützt 16C550-, 16C552-, 16C554- und 16C750-kompatible UART-Funktionen sowie Hardware- und Software-Flusskontrolle. Zusätzlich sorgt der integrierte FIFO-Puffer für stabile Datenübertragungen bei serieller Kommunikation.
Die parallele Schnittstelle arbeitet IEEE 1284-konform und unterstützt SPP-, PS/2-, EPP- und ECP-Modi. Dadurch lassen sich kompatible Parallelgeräte weiterhin zuverlässig an modernen PCIe-Systemen betreiben.
Dank PCIe-x1-Anbindung lässt sich die Schnittstellenkarte einfach in kompatible Desktop-PCs oder Industrie-Systeme integrieren. Die mitgelieferten Low-Profile Slotbleche ermöglichen zusätzlich den Einbau in kompakte Gehäuse.
Technische Daten
- PCIe-Standard: PCIe v1.1 x1-Lane (kompatibel zu PCIe 2.0 und höher)
- Anschlüsse: 2x RS-232, D-Sub 9 Stecker (männlich) + 1x D-Sub 25 Buchse (weiblich)
- Chipsatz: WCH CH382L
- Bus-Schnittstelle: PCI Express
- UART-Kompatibilität: 16C550, 16C552, 16C554 und 16C750
- Serielle Datenrate: bis 115 kb/s je Port
- FIFO-Puffer: 256 Byte für Sende- und Empfangsdaten je seriellem Port
- Flusskontrolle: Hardware- und Software-Flusskontrolle
- Datenbits: 5, 6, 7 oder 8 Bit
- Stoppbits: 1 oder 2
- Parität: Keine, Gerade, Ungerade, Mark, Space
- Parallele Schnittstelle: IEEE 1284-konform
- Parallelport-Modi: SPP, PS/2, EPP und ECP
- Parallele Datenrate: bis 1 MB/s
Unterstützte Betriebssysteme
- Windows 2000 / XP / Vista / 7 / 8 / 8.1
- Windows Server 2003 / 2008
- Windows 10 / 11 32/64 Bit
- Linux
- DOS
Lieferumfang
- 1x InLine® Schnittstellenkarte, 2x Seriell 9-pol + 1x Parallel
- 3x Low-Profile Slotblech
- 1x Treiber-CD
- 1x Bedienungsanleitung Deutsch/Englisch
Auf einen Blick
| Hostschnittstelle | PCI |
|---|---|
| Ausgangsschnittstelle | RS-232, IEEE 1284 |
| Eingebaut | ja |
| Geschlecht der Host-Schnittstelle | Männlich |
| Erweiterungskarte Standard | PCIe 1.1 |
Alle technischen Daten anzeigen (23 Angaben)
Anschlüsse und Schnittstellen
| Hostschnittstelle | PCI |
|---|---|
| Geschlecht der Host-Schnittstelle | Männlich |
| Ausgangsschnittstelle | RS-232, IEEE 1284 |
| Erweiterungskarte Standard | PCIe 1.1 |
| Anzahl Parallelanschlüsse | 1 |
Design
| Eingebaut | Ja |
|---|---|
| Produktfarbe | Grün |
Merkmale
| FIFO (First In, First Out) | 256 B |
|---|---|
| Datenbits | 5, 6, 7, 8 |
| Stop bits | 2 |
| Unterstützung Datenflusssteuerung | Ja |
| Parity bit | Eben, Ungerade, Nein, Markierung, Leerzeichen |
| Plug & Play | Ja |
Systemanforderung
| Unterstützt Windows-Betriebssysteme | Windows 2000, Windows XP, Windows Vista, Windows 8, Windows 8.1, Windows 7, Windows 10 |
|---|---|
| Unterstützte Linux-Betriebssysteme | Ja |
| Unterstützte Server-Betriebssysteme | Windows Server 2003, Windows Server 2008 |
| Unterstützung anderer Betriebsysteme | DOS |
Gewicht und Abmessungen
| Breite | 120 mm |
|---|---|
| Tiefe | 1,57 mm |
| Höhe | 95 mm |
| Gewicht | 2 kg |
Sonstige Funktionen
| Abmessungen (BxTxH) | 120 x 1,57 x 95 mm |
|---|---|
| Menge pro Behälter | 1 Stück(e) |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 120 x 1,57 x 95 mm |
| Ausgangsschnittstelle: | RS-232, IEEE 1284 |
| Breite: | 120 mm |
| Farbe: | Grün |
| Geschlecht der Host-Schnittstelle: | Männlich |
| Gewicht: | 2 kg |
| Hostschnittstelle: | PCI |
| Höhe: | 95 mm |
| Erweiterungskarte Standard: | PCIe 1.1 |
| Eingebaut: | Ja |
| Anzahl Parallelanschlüsse: | 1 |
| Datenbits: | 5, 6, 7, 8 |
| Parity bit: | Eben, Ungerade, Nein, Markierung, Leerzeichen |
| Stop bits: | 2 |
| FIFO (First In, First Out): | 256 B |
| Tiefe: | 1,57 mm |
| Unterstützt Windows-Betriebssysteme: | Windows 2000, Windows XP, Windows Vista, Windows 8, Windows 8.1, Windows 7, Windows 10 |
| Unterstützte Linux-Betriebssysteme: | Ja |
| Unterstützte Server-Betriebssysteme: | Windows Server 2003, Windows Server 2008 |
| Unterstützung Datenflusssteuerung: | Ja |
| Unterstützung anderer Betriebsysteme: | DOS |
| Versandgewicht: | 0,16 kg |
| Artikelgewicht: | 0,16 kg |
