Beschreibung
Produktbeschreibung

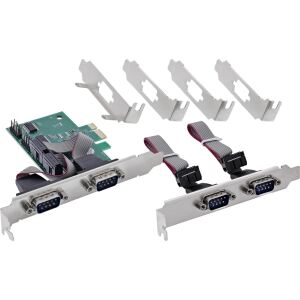

PCIe x1 Schnittstellenkarte mit 4x RS-232 Anschlüssen für zuverlässige COM-Port-Erweiterung- Vier serielle Anschlüsse: Erweitert Ihr Computersystem um vier RS-232 Schnittstellen und ermöglicht den gleichzeitigen Betrieb mehrerer serieller Geräte über eine einzige PCIe x1 Steckkarte.
- Zuverlässige Kommunikation: Der ASIX AX99100 Controller unterstützt vollständige Modem-Steuersignale sowie Hardware- und Software-Flusskontrolle für eine stabile Datenübertragung. Der integrierte FIFO-Puffer mit 256 Byte je Port erhöht die Betriebssicherheit.
- Flexible Integration: Die Karte ist mit PCI Express x1-, x4-, x8- und x16-Steckplätzen kompatibel. Die mitgelieferten Low-Profile-Slotbleche ermöglichen auch den Einbau in kompakte Gehäuse.
- Individuell konfigurierbar: Frei einstellbare Baudraten sowie verschiedene Optionen für Datenbits und Parität ermöglichen die Anpassung an unterschiedliche serielle Kommunikationsanforderungen.
- Vielseitig einsetzbar: Geeignet für die Anbindung von SPS-Steuerungen, Mess- und Prüfsystemen, Barcodescannern, Modems, Kassensystemen, Laborgeräten und weiteren RS-232 Geräten.
Die InLine PCIe x1 Schnittstellenkarte erweitert kompatible Computersysteme um vier RS-232 Anschlüsse und ermöglicht den gleichzeitigen Betrieb mehrerer serieller Geräte. Die Installation erfolgt über einen PCI Express x1 Steckplatz und ist ebenfalls mit PCIe x4-, x8- und x16-Steckplätzen kompatibel. Dank der mitgelieferten Low-Profile-Slotbleche eignet sich die Karte auch für kompakte Gehäuse.
Der integrierte ASIX AX99100 Controller unterstützt vollständige RS-232 Modem-Steuersignale sowie Hardware- und Software-Flusskontrolle. Ein 256 Byte FIFO-Sende- und Empfangspuffer je Port sorgt für eine zuverlässige Datenübertragung. Frei konfigurierbare Baudraten sowie umfangreiche Einstellungen für Datenbits und Parität ermöglichen eine flexible Anpassung an unterschiedliche Anwendungen.
Die Schnittstellenkarte eignet sich für den Anschluss klassischer serieller Geräte wie SPS-Steuerungen, Mess- und Prüfsysteme, Modems, Barcodescanner, Kassensysteme, Laborgeräte oder Embedded-Systeme und bietet eine zuverlässige Erweiterung moderner Computersysteme um zusätzliche COM-Ports.
- PCIe-Standard: PCI Express 2.0 Gen1, x1-Lane
- Bus-Schnittstelle: PCI Express x1 (kompatibel mit x1-, x4-, x8- und x16-Steckplätzen)
- Anschlüsse: 4x RS-232, D-Sub 9 Stecker (männlich)
- Chipsatz: ASIX AX99100
- Serielle Datenrate: bis 115.200 Bit/s je Port
- UART-FIFO: 256 Byte Sende- und Empfangspuffer je Port
- Flusskontrolle: Hardware- und Software-Flusskontrolle
- Modemsteuerung: Vollständige RS-232-Modemsteuerung
- Datenbits: 5, 6, 7, 8 oder 9 Bit
- Parität: Keine, Gerade, Ungerade, Mark, Space
- Baudrate: Frei konfigurierbar über interne PLL
- IrDA-Unterstützung: Slow IrDA bis 115.200 Bit/s
- Energieverwaltung: PCI Power Management 1.2 mit Remote Wake-Up
- Unterstützte Betriebssysteme: Linux Kernel 2.6.x, 3.x und 4.x, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10 (32-/64-Bit), Windows 11 (64-Bit)
Auf einen Blick
| Hostschnittstelle | PCIe |
|---|---|
| Ausgangsschnittstelle | RS-232 |
| Eingebaut | ja |
| Geschlecht der Host-Schnittstelle | Männlich |
| Formfaktor der Erweiterungskarte | Niedriges Profil |
Alle technischen Daten anzeigen (17 Angaben)
Anschlüsse und Schnittstellen
| Hostschnittstelle | PCIe |
|---|---|
| Geschlecht der Host-Schnittstelle | Männlich |
| Ausgangsschnittstelle | RS-232 |
| Formfaktor der Erweiterungskarte | Niedriges Profil |
Design
| Eingebaut | Ja |
|---|
Merkmale
| FIFO (First In, First Out) | 256 B |
|---|---|
| Datenbits | 5, 6, 7, 8, 9 |
| Unterstützung Datenflusssteuerung | Ja |
| Parity bit | Eben, Ungerade, Markierung, Leerzeichen, Nein |
Energie
| Stromversorgungsfunktionen - Beschreibung | Ja |
|---|
Systemanforderung
| Unterstützt Windows-Betriebssysteme | Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11 x64 |
|---|---|
| Unterstützte Linux-Betriebssysteme | Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 4.6.4 |
Gewicht und Abmessungen
| Breite | 102 mm |
|---|---|
| Tiefe | 1,7 mm |
| Höhe | 120 mm |
| Gewicht | 2 kg |
Sonstige Funktionen
| Abmessungen (BxTxH) | 102 x 1,7 x 120 mm |
|---|
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 102 x 1,7 x 120 mm |
| Ausgangsschnittstelle: | RS-232 |
| Breite: | 102 mm |
| Geschlecht der Host-Schnittstelle: | Männlich |
| Gewicht: | 2 kg |
| Hostschnittstelle: | PCIe |
| Höhe: | 120 mm |
| Eingebaut: | Ja |
| Formfaktor der Erweiterungskarte: | Niedriges Profil |
| Datenbits: | 5, 6, 7, 8, 9 |
| Parity bit: | Eben, Ungerade, Markierung, Leerzeichen, Nein |
| FIFO (First In, First Out): | 256 B |
| Stromversorgungsfunktionen - Beschreibung: | Ja |
| Tiefe: | 1,7 mm |
| Unterstützt Windows-Betriebssysteme: | Windows XP, Windows Vista, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11 x64 |
| Unterstützte Linux-Betriebssysteme: | Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 4.6.4 |
| Unterstützung Datenflusssteuerung: | Ja |
| Versandgewicht: | 0,17 kg |
| Artikelgewicht: | 0,17 kg |
