Beschreibung
Produktbeschreibung
- Erweiterungskarte zur Umwandlung von M.2 zu 4x seriell 9-pol Anschlüsse
- PCIe 3.0 x4 Schnittstelle mit Unterstützung für hohe Datenraten
- Automatische Lane-Erkennung beim Booten für einfache Systemintegration
- Onboard LED-Indikator zur Anzeige der Betriebsaktivität
- Kompatibel mit Windows und Linux

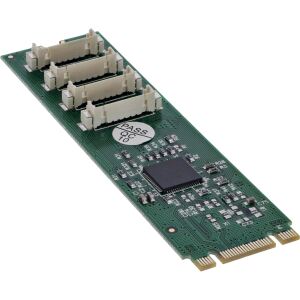

Die InLine® Schnittstellenkarte M.2 zu 4x seriell 9pol Stecker ermöglicht den Einsatz von bis zu vier seriellen Schnittstellen (DB9-9pol) und bietet eine leistungsstarke Konvertierung von M.2 auf serielle Kommunikation. Die Karte ist mit einem PCIe 3.0 x4 Interface ausgestattet und unterstützt Datenraten von bis zu 4 Gb/s.
Die automatische Lane-Erkennung beim Booten sorgt für eine nahtlose Systemintegration. Die Stromversorgung der Karte erfolgt direkt über den PCIe-Bus (3,3 V). Im Lieferumfang sind zudem Low-Profile Slotbleche enthalten, um die Karte auch in kompakteren Systemen einzusetzen.
Technische Daten:
- Bus Typ & PCIe: PCIe 3.0 x4 (maximale Bandbreite bis zu 4 Gb/s)
- Controller/Chipsatz: ASIX AX99100
- Anschlüsse – Schnittstellen:
- 1 x M.2 Slot (Key M) für den Modulanschluss
- 4 x serielle 9-pol Stecker (DB9-9pol)
- Kompatible Modulgrößen: 2230, 2242, 2260, 2280
- Maße: 22 mm x 80 mm (M.2 Board)
- Betriebstemperatur: -40 °C bis +85 °C
Funktionen:
- Automatische Lane-Erkennung beim Bootvorgang
- LED-Indikator zur Anzeige von Lese-/Schreibaktivitäten
- Stromversorgung über PCIe-Bus (3,3 V)
- Keine Treiberinstallation notwendig
Systemanforderungen: Hardware:
- Freier PCIe x4 Slot (auch kompatibel mit x8 oder x16 Slots)
- Motherboard mit PCIe 3.0 oder höher
Betriebssystem-Kompatibilität:
- Windows: 11, 10, 8.1, 8, 7
- Windows Server: 2012 R2
- Linux: ab Kernel-Version 2.6
Lieferumfang:
- 1 x InLine® Schnittstellenkarte M.2 zu 4x seriell 9pol Stecker
- 4 x Low-Profile Slotbleche
- 4 x DB9-9Pol serielle Kabel (20 cm)
- 1 x Treiber-CD
- 1 x Bedienungsanleitung (Deutsch/Englisch)
Auf einen Blick
| Hostschnittstelle | M.2 |
|---|---|
| Ausgangsschnittstelle | Seriell |
| Eingebaut | ja |
| Geschlecht der Host-Schnittstelle | Männlich |
| Erweiterungskarte Standard | PCIe 3.0 |
Alle technischen Daten anzeigen (19 Angaben)
Anschlüsse und Schnittstellen
| Hostschnittstelle | M.2 |
|---|---|
| Geschlecht der Host-Schnittstelle | Männlich |
| Ausgangsschnittstelle | Seriell |
| Erweiterungskarte Standard | PCIe 3.0 |
| Anzahl serielle Anschlüsse | 4 |
| Serielle Schnittstelle | 9-polig |
Design
| Eingebaut | Ja |
|---|---|
| LED-Anzeigen | Ja |
Merkmale
| Chipsatz | ASIX AX99100 |
|---|---|
| Datenübertragungsrate (max) | 4 Gbit/s |
Energie
| Stromversorgung - Eingang Spannung | 3.3 V |
|---|
Betriebsbedingungen
| Betriebstemperatur | -40 - 85 °C |
|---|
Systemanforderung
| Unterstützt Windows-Betriebssysteme | Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1 |
|---|---|
| Unterstützte Linux-Betriebssysteme | Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel 5.10, Linux Kernel 5.11, Linux Kernel 5.12, Linux Kernel 5.13, Linux Kernel 5.14, Linux Kernel 5.15, Linux Kernel 5.19, Linux Kernel 5.4, Linux Kernel 5.8, Linux Kernel 5.9, Linux Kernel 6.2, Linux Kernel 6.5 |
| Unterstützte Server-Betriebssysteme | Windows Server 2012 R2 |
Technische Details
| Konformitätsbescheinigungen | TÜV mark, Eidgenössische Kommunikationskommission (FCC), CE |
|---|
Gewicht und Abmessungen
| Breite | 22 mm |
|---|---|
| Tiefe | 80 mm |
| Gewicht | 44 g |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Anzahl serielle Anschlüsse: | 4 |
| Ausgangsschnittstelle: | Seriell |
| Breite: | 22 mm |
| Geschlecht der Host-Schnittstelle: | Männlich |
| Gewicht: | 44 g |
| Hostschnittstelle: | M.2 |
| Chipsatz: | ASIX AX99100 |
| Erweiterungskarte Standard: | PCIe 3.0 |
| Eingebaut: | Ja |
| Datenübertragungsrate (max): | 4 Gbit/s |
| Serielle Schnittstelle: | 9-polig |
| Stromversorgung - Eingang Spannung: | 3.3 V |
| Tiefe: | 80 mm |
| Unterstützt Windows-Betriebssysteme: | Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1 |
| Unterstützte Server-Betriebssysteme: | Windows Server 2012 R2 |
| Versandgewicht: | 0,17 kg |
| Artikelgewicht: | 0,17 kg |
