Beschreibung
Flexible Speichererweiterung per PCIe x16-Slot:Fügt bis zu fünf SATA-Anschlüsse über M.2-Key-B-Adapterkarten hinzu – ideal für kompakte Storage-Lösungen.
Hohe Kompatibilität mit M.2 SATA-SSDs:Unterstützt M.2 B-Key und B+M-Key SSDs in den Formfaktoren 2230, 2242, 2260 und 2280.
Moderne SATA-Funktionalität:Unterstützung für AHCI, NCQ, Port-Multiplikator (Command/FIS), gestaffeltes Hochfahren und Energiesparmodi.
Zuverlässige Datenübertragung:Je Port bis zu 6 Gb/s gemäß SATA Revision 3.2 – ideal für leistungskritische Anwendungen.
Inklusive Zubehör für sofortigen Einsatz:Lieferung mit fünf M.2-zu-SATA-Adaptern, Kühlkörpern, Kabeln und Low-Profile-Blech – für vielseitige Einbauszenarien.
Auf einen Blick
| Hostschnittstelle | PCIe |
|---|---|
| Ausgangsschnittstelle | M.2, SATA |
| Eingebaut | ja |
| Geschlecht der Host-Schnittstelle | Männlich |
| Erweiterungskarte Standard | PCIe 3.1 |
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Produktbeschreibung

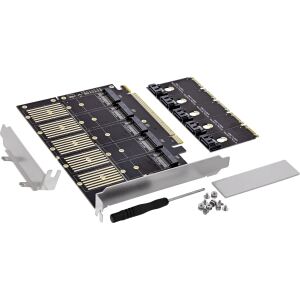

Die InLine PCIe-Schnittstellenkarte mit JMB585-Controller ist die ideale Lösung zur Erweiterung Ihres Systems um bis zu fünf zusätzliche SATA-Ports. Die Karte nutzt eine PCIe-x16-Schnittstelle, wobei zwei PCIe-Lanes gemäß Standard 3.1a für maximale Bandbreite zur Verfügung stehen. Über mitgelieferte Adapterkarten lassen sich M.2 SATA-SSDs mit Key B oder B+M sicher und effizient in bestehende Speichersysteme integrieren.
Dabei werden alle gängigen Formfaktoren wie 2230, 2242, 2260 und 2280 unterstützt – perfekt für kompakte und leistungsstarke Speicherlösungen. Jede der fünf Schnittstellen liefert bis zu 6 Gb/s nach SATA 3.2. Zusätzlich werden wichtige Funktionen wie AHCI, Native Command Queue (NCQ), Port-Multiplikation sowie Stromsparmodi (Slumber/Partial) unterstützt.
Die Karte eignet sich optimal für Server, Workstations oder leistungsstarke Desktop-Systeme, bei denen zusätzlicher Speicherplatz oder spezielle RAID-Setups benötigt werden. Dank gestaffeltem Hochfahren und unterstützter Kommandostruktur bleibt das System auch bei mehreren Laufwerken stabil. Die Installation erfolgt durch einfaches Einstecken der PCIe-Karte und Verbindung der Adapter mit M.2-SSDs. Zum Lieferumfang gehören alle nötigen Kabel, Kühlkörper, ein Low-Profile-Blech sowie ein Schraubendreher – für den sofortigen und flexiblen Einsatz.
PCIe-Standard: PCIe v3.1a, bis zu 2 PCIe-Lanes nutzbar
Schnittstelle: PCIe x16-Lane
SATA-Standard: SATA 6 Gb/s, SATA Revision 3.2
Anschlüsse: 5x M.2 Key B Ports (über Erweiterungskarten)
Kompatible SSD-Typen: M.2 B-Key und B+M-Key (2230 / 2242 / 2260 / 2280)
Übertragungsrate: bis 6 Gb/s je Port
Chipsatz: JMB585
Port-Multiplikation: Unterstützt (Command- und FIS-basiert)
AHCI-Modus: Unterstützt (Standard-Protokoll für SATA-SSDs/HDDs)
Native Command Queue (NCQ): Unterstützt
SATA-Energiesparfunktionen: Unterstützt (Partial / Slumber)
Gestaffeltes Hochfahren: Unterstützt
Betriebstemperatur: 0 °C bis 55 °C
Lagertemperatur: -40 °C bis 70 °C
Maximale Luftfeuchtigkeit: 90 %, nicht kondensierend
Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux
Lieferumfang:
1x InLine PCIe x16 Schnittstellenkarte, 5x M.2 Key B SATA
1x Low-Profile Slotblech
5x M.2 Key B zu SATA-Erweiterungskarte
5x SATA-Kabel
5x Kühlkörper
5x Schrauben
1x Schraubendreher
1x Bedienungsanleitung Deutsch/Englisch
Alle technischen Daten anzeigen (21 Angaben)
Anschlüsse und Schnittstellen
| Hostschnittstelle | PCIe |
|---|---|
| Geschlecht der Host-Schnittstelle | Männlich |
| Ausgangsschnittstelle | M.2, SATA |
| Erweiterungskarte Standard | PCIe 3.1 |
| SATA Revision | 3.2 |
| Anzahl der M.2 (M)-Steckplätze | 5 |
Design
| Eingebaut | Ja |
|---|
Merkmale
| Chipsatz | JMB585 |
|---|---|
| Datenübertragungsrate (max) | 6 Gbit/s |
| Native Command Queuing (NCQ) | Ja |
Betriebsbedingungen
| Betriebstemperatur | 0 - 55 °C |
|---|---|
| Temperaturbereich bei Lagerung | -40 - 70 °C |
Systemanforderung
| Unterstützt Windows-Betriebssysteme | Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1 |
|---|---|
| Unterstützte Linux-Betriebssysteme | Ja |
Technische Details
| Konformitätsbescheinigungen | TÜV mark |
|---|
Gewicht und Abmessungen
| Breite | 165 mm |
|---|---|
| Tiefe | 2,56 mm |
| Höhe | 120 mm |
| Gewicht | 2 kg |
Sonstige Funktionen
| Abmessungen (BxTxH) | 165 x 2,56 x 120 mm |
|---|
Weitere Angaben
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
|---|
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 165 x 2,56 x 120 mm |
| Anzahl der M.2 (M)-Steckplätze: | 5 |
| Ausgangsschnittstelle: | M.2, SATA |
| Breite: | 165 mm |
| Geschlecht der Host-Schnittstelle: | Männlich |
| Gewicht: | 2 kg |
| Hostschnittstelle: | PCIe |
| Höhe: | 120 mm |
| Chipsatz: | JMB585 |
| Erweiterungskarte Standard: | PCIe 3.1 |
| Eingebaut: | Ja |
| Datenübertragungsrate (max): | 6 Gbit/s |
| Native Command Queuing (NCQ): | Ja |
| SATA Revision: | 3.2 |
| Tiefe: | 2,56 mm |
| Unterstützt Windows-Betriebssysteme: | Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1 |
| Unterstützte Linux-Betriebssysteme: | Ja |
| Versandgewicht: | 0,26 kg |
| Artikelgewicht: | 0,26 kg |
