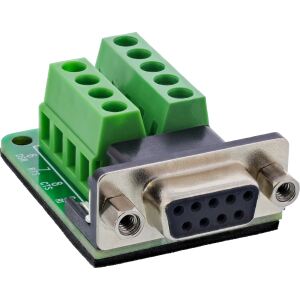

InLine Terminalblock D-Sub 9 Buchse, 2-reihig, Schraubklemme, Schraubsicherung

Produktbeschreibung

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 12–22 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Die D‑Sub‑9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
• Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
• Kompakte, 2-reihige Bauform: Mit 45,5 × 31 × 16 mm bietet der Terminalblock eine platzsparende Anordnung – besonders in dichter Verdrahtung von Sub-D-Schnittstellen.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® Terminalblock mit D‑Sub 9 Buchse in 2-reihiger Ausführung ist für professionelle Verdrahtungslösungen im Schaltschrank- und Gerätebau konzipiert. Die Schraubklemmen mit 5,0 mm Rastermaß ermöglichen den sicheren Anschluss von Einzeladern im Bereich 12–22 AWG. Die Montage erfolgt werkzeuggestützt mit einem Flachschlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.

Die D‑Sub‑Buchse ist über eine integrierte Schraubsicherung fest mit der Gegenstelle verschraubbar und gewährleistet so eine vibrationssichere Verbindung. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Durch die kompakte 2-reihige Bauform eignet sich der Anschlussblock besonders für industrielle Installationen mit hoher Packungsdichte – z. B. in Schaltschränken, Maschinen oder mobilen Serviceeinheiten.

• D-Sub 9 Buchse: 2-reihig, mit integrierter Schraubsicherung
• Anschlusstechnik: Schraubklemme, Rastermaß 5,0 mm
• Anschlussbereich: 12–22 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 1 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –10°C bis +70°C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 45,5 × 31 × 16 mm (L × B × H)

Auf einen Blick
