Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
- Eindeutige Klemmbelegung & sichere Kontaktierung: 5‑polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
- Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB‑2.0‑Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

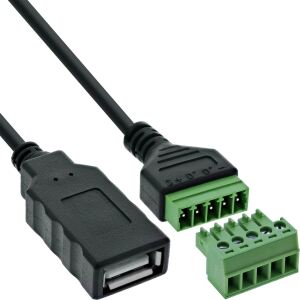

Der InLine® USB‑A 2.0 Terminalblock‑Adapter mit Buchse und fest integriertem Anschlusskabel ermöglicht die einfache Aufschaltung von USB‑Signalen auf eine 5‑polige Schraubklemmleiste – ganz ohne Löten. Die Klemmen sind klar beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und unterstützen Adern im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher ≤ 2,5 mm.
Mit 1 Meter Kabellänge eignet sich der Adapter ideal für Testaufbauten, Laborumgebungen oder Embedded‑Systeme. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen.
- USB‑Schnittstelle: USB‑A 2.0, Buchse
- Kabellänge: ca. 1 m (PVC, fest integriert)
- Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- USB‑Betriebsspannung (VBUS): 5 V DC
- Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
Auf einen Blick
| Stecker | USB-A / Terminalblock, 5-polig |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | USB-A / Terminalblock, 5-polig |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 22 x 1015 x 12 mm |
|---|---|
| Gewicht | 39 g |
| Kabellänge | 1 m |
| Breite | 22 mm |
| Tiefe | 1015 mm |
| Höhe | 12 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 22 x 1015 x 12 mm |
| Breite: | 22 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 39 g |
| Höhe: | 12 mm |
| Kabellänge: | 1 m |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Stecker: | USB-A / Terminalblock, 5-polig |
| Tiefe: | 1015 mm |
| Versandgewicht: | 0,04 kg |
| Artikelgewicht: | 0,04 kg |
