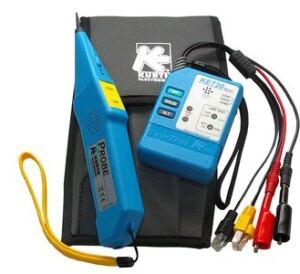

KURTH KE701 Telco Leitungssucher Kit

Das IT - Leitungssucher Kit KE701 ermöglicht jedem Techniker, ohne zeitaufwändige Abisolierarbeiten jede Art von Kabel, Adern und Adernpaare in kürzester Zeit berührungslos zu finden. Fehler wie Vertauschungen, Überziehungen, Unterbrechungen und andere Störungen im Kabel werden erkannt.

Auf einen Blick

Produktbeschreibung

EASYTEST 720
zeigt auf Adern vorhandene Spannungen an, erkennt die Polarität, lässt sich als Durchgangsprüfer mit LED bis ca. 100kOhm, mit zusätzlichem Widerstandsabhängigem Ton einsetzen. Der Widerstandswert wird dabei durch die Helligkeit der LED und zusätzlich durch die sich ändernde Ton-Frequenz bestimmt. Bei Kurzschluss heißt das helle LED und hohe Frequenz, bei hohem Widerstand dunkle LED und niedrige Frequenz. Das erleichtert die Prüfung von Leitungen aus der Ferne.

Bei Datenleitungen wird festgestellt, ob der Port “gepatcht” ist oder nicht. Wird
EASYTEST KE720
mit dem gelben RJ45 Stecker in eine Datendose gesteckt, so leuchtet bei gepatchtem Port die DATA-LED grün auf. An Hub, Router, Switch oder an der Netzwerkkarte blinkt zur Indentifikation und Zuordnung des Ports die entsprechende LINK LED. Wenn die DATA-LED nicht leuchtet und somit nicht gepatcht ist, kann der Datenport am Patchfeld einfach mit dem Suchton und der PROBE410 gefunden werden.

EasyTest KE720 / PROBE410 ist bei allen Arten von Kabeln wie Starkstromkabel, Telefonkabel, Klingelleitungen, Datenkabel, Koax-Kabel einsetzbar. EasyTest KE720 erzeugt als Suchsignal vier verschiedene Datensichere Suchfrequenzen. Durch den eingebauten Filter werden Störungen von digitalen Leitungen vermieden. Das Suchsignal kann auf spannungsführende Telekommunikationsleitungen eingespeist werden.

Das Gerät ist geschützt bis zu 500V AC im Modus TONE und bis zu 240V AC im Modus CONT. Alle Anschlusskabel sind mit wirksamen Zugentlastungen versehen. Die kräftigen Krokodilklemmen sind isoliert, der spezielle RJ11 - Stecker kann dank zusätzlicher Kontaktführungen für PIN 1 und 8 auch in RJ45 Datendosen ohne Beschädigung des Kontaktes 1 und 8 eingesteckt werden. Das Batteriefach ist getrennt von der Elektronik und zusätzlich mit unverlierbarer Schraube ausgeführt.

Mit dem zum Set gehörenden Signal Empfänger
PROBE410
wird das Suchsignal berührungslos bis zu einer Distanz von 1 Meter zum Kabel empfangen. Damit ist die genaue Zuordnung des Kabelverlaufes oder des Adernpaares im Verteiler, im Bündel oder unter Putz möglich.

Die
PROBE410
verfügt zusätzlich über eine grüne Signal LED mit Filterfunktion. Es wird nur das vom EASYTEST eingespeiste 1kHz Signal angezeigt. Dies erleichtert das Finden in lauter Umgebung oder in Verteilern mit störenden Signalen wie zum Beispiel 50Hz.
Mit Aufleuchten der roten LED wird das Vorhandensein von ISDN-Signalen in Verteilern angezeigt.
Die in der PROBE410 eingebaute weisse LED ermöglicht das Erkennen von Adern und deren Farben in dunklen Verteilern. Die Stabile, hochohmige Spitze ist einfach von aussen wechselbar.
