Beschreibung

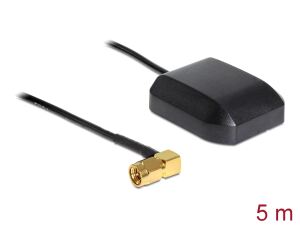

Nutzen Sie diese Antenne an Ihren GNSS Geräten, um GPS und GLONASS Signale gleichzeitig zu empfangen.
Auf einen Blick
| Anschluss | 1 x SMA Stecker |
|---|---|
| Frequenzbereiche | GPS: 1575,42 MHz +/- 3,00 MHz, GLONASS: 1602 MHz +/- 8 MHz |
| Bandbreite | GPS > 8 MHz, Glonass > 16MHz |
| interne Patchantenne | 25 x 25 x 4 mm |
| VSWR | 1,5 |
| Antennengewinn | 5 dBic (7 cm x 7cm Grundplatte) |
Alle technischen Daten anzeigen (22 Angaben)
Technische Daten
| Anschluss | 1 x SMA Stecker |
|---|---|
| Frequenzbereiche | GPS: 1575,42 MHz +/- 3,00 MHz, GLONASS: 1602 MHz +/- 8 MHz |
| Bandbreite | GPS > 8 MHz, Glonass > 16MHz |
| interne Patchantenne | 25 x 25 x 4 mm |
| VSWR | 1,5 |
| Antennengewinn | 5 dBic (7 cm x 7cm Grundplatte) |
| Polarisation | RHCP, LNA |
| Gain | 30 dBi |
| Eingangsspannung | 2,8 ~ 5,0 V |
| VSWR | 1,5 typ. |
| Noise Figure | 1,5 @ 25°C +/- 10 °C |
| SMA Stecker | Messing vergoldet |
| SMA Kontakte | vergoldet |
| Impedanz | 50 Ohm |
| Kabellänge | 5 m |
| Kabeldämpfung | 5,70 dB |
| Abmessungen (LxBxH) | ca. 44,00 x 37,00 x 14,50 mm |
| Stromaufnahme | typ. 13,50 mA @ 3,0 V |
| Betriebstemperaturbereich | -40 °C ~ 80 °C |
| Gewicht | 0,150 kg |
Lieferumfang und Voraussetzungen
| Merkmale | Externe aktive Zusatzantenne für GPS/GLONASS Empfänger; Kabel RG-174; Schutzklasse IPX-66; magnetische Unterseite (gummiert) |
|---|---|
| Packungsinhalt | GNSS Antenne |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 30 dBi |
| Antennentyp: | Richtantenne |
| Breite: | 44 mm |
| Farbe: | Schwarz |
| Frequenzband: | 1.575 GHz |
| Gewicht: | 150 g |
| Höhe: | 14 mm |
| Impedanz: | 50 Ohm |
| Kabellänge: | 5 m |
| Kabeltyp: | RG174 |
| Steckerverbindung (Anschluss): | Stecker |
| Antenne Steckertyp: | SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | 1,5 |
| Tiefe: | 36 mm |
| Versandgewicht: | 0,11 kg |
| Artikelgewicht: | 0,11 kg |
