Beschreibung

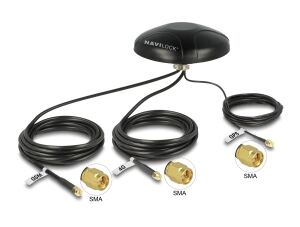

Diese Navilock Multiband Antenne besitzt drei physisch getrennte Sende- und Empfangseinheiten. Die GNSS Patchantenne empfängt die Signale des Global Navigation Satellite System GALILEO and GPS. Zwei PIFA Antennen, jeweils für LTE und GSM / UMTS, sind für das Senden und Empfangen in diesen Bereichen zuständig.
Auf einen Blick
| Anschlüsse | 3 x SMA Stecker |
|---|---|
| GNSS | Frequenzbereich:, GPS: L1, 1,57542 GHz, GALILEO: E1, 1,57542 GHz, Antennengewinn: 4 dBi, VSWR: 2,5, Impedanz: 50 Ohm, Polarisation: RHCP |
| LNA GPS | Frequenzbereich:, GPS: L1, 1,57542 GHz, GALILEO: E1, 1,57542 GHz, Gewinn: 28 dBi, Betriebsspannung: 2,2 - 5,0 V, Stromaufnahme: 5 - 15 mA, VSWR: 2,0, Impedanz: 50 Ohm, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldämpfung:, 1,5 dB @ 1,5 GHz pro Meter, Kabeldurchmesser: ca. 2,7 mm |
| LTE | Frequenzbereich:, 0,698 - 0,960 GHz, 1,710 - 2,700 GHz, LTE Band: 1-10/ 12-20/ 23/ 25-30/ 33-41, GSM / UMTS / LoRa 868 MHz, 915 MHz / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, Polarisation: linear, VSWR: 2,5, Kabelart: koaxial, Kabeltyp: RG-58/U, Kabeldämpfung:, 0,6 dBi @ 1 GHz pro Meter, Kabeldurchmesser: ca. 4,95 mm |
| GSM UMTS | Frequenzbereich:, 0,824 - 0,960 GHz, 1,710 - 2,170 GHz, GSM / UMTS / Z-Wave, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, Polarisation: linear, VSWR: 2,5, Kabelart: koaxial, Kabeltyp: RG-58/U, Kabeldämpfung:, 0,6 dBi @ 1 GHz pro Meter, Kabeldurchmesser: ca. 4,95 mm |
| Betriebstemperatur | -40°C ~ 85°C |
Produktbeschreibung
Die Multiband Antenne eignet sich durch ihre Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.
Alle technischen Daten anzeigen (15 Angaben)
Technische Daten
| Anschlüsse | 3 x SMA Stecker |
|---|---|
| GNSS | Frequenzbereich:, GPS: L1, 1,57542 GHz, GALILEO: E1, 1,57542 GHz, Antennengewinn: 4 dBi, VSWR: 2,5, Impedanz: 50 Ohm, Polarisation: RHCP |
| LNA GPS | Frequenzbereich:, GPS: L1, 1,57542 GHz, GALILEO: E1, 1,57542 GHz, Gewinn: 28 dBi, Betriebsspannung: 2,2 - 5,0 V, Stromaufnahme: 5 - 15 mA, VSWR: 2,0, Impedanz: 50 Ohm, Kabelart: koaxial, Kabeltyp: RG-174, Kabeldämpfung:, 1,5 dB @ 1,5 GHz pro Meter, Kabeldurchmesser: ca. 2,7 mm |
| LTE | Frequenzbereich:, 0,698 - 0,960 GHz, 1,710 - 2,700 GHz, LTE Band: 1-10/ 12-20/ 23/ 25-30/ 33-41, GSM / UMTS / LoRa 868 MHz, 915 MHz / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, Polarisation: linear, VSWR: 2,5, Kabelart: koaxial, Kabeltyp: RG-58/U, Kabeldämpfung:, 0,6 dBi @ 1 GHz pro Meter, Kabeldurchmesser: ca. 4,95 mm |
| GSM UMTS | Frequenzbereich:, 0,824 - 0,960 GHz, 1,710 - 2,170 GHz, GSM / UMTS / Z-Wave, Antennengewinn: 3 dBi, Impedanz: 50 Ohm, Polarisation: linear, VSWR: 2,5, Kabelart: koaxial, Kabeltyp: RG-58/U, Kabeldämpfung:, 0,6 dBi @ 1 GHz pro Meter, Kabeldurchmesser: ca. 4,95 mm |
| Betriebstemperatur | -40°C ~ 85°C |
| Gehäusematerial | ABS |
| Schutzklasse | IP67 |
| Schraubmontage | Lochdurchmesser: 30 mm |
| Farbe | schwarz |
| Maße (ØxH) | ca. 143,6 x 65 mm |
| Kabelfarbe | schwarz |
| Kabellänge | ca. 3 m |
Lieferumfang und Voraussetzungen
| Systemvoraussetzungen | Gerät mit mehreren freien SMA Anschlüssen |
|---|---|
| Packungsinhalt | Multiband Antenne; Befestigungsmutter |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antennentyp: | Omnidirektionale Antenne |
| Farbe: | Schwarz |
| Gehäusematerial: | Acrylnitril-Butadien-Styrol (ABS) |
| Höhe: | 65 mm |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP67 |
| Kabellänge: | 3 m |
| Verstärkung dBi (bei Antennenkabel): | 26 / 28 dBi |
| Kabeltyp: | GPS, RG-174, LTE, RG-58 U, GSM UMTS, RG-58 U |
| Durchmesser: | 14,4 cm |
| Steckerverbindung (Anschluss): | Stecker |
| Antenne Steckertyp: | SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | GPS - 2.5, LNA GPS - 2.0, LTE - 2.5, GSM UMTS - 2.5 |
| Zweck: | Draußen |
| Versandgewicht: | 0,86 kg |
| Artikelgewicht: | 0,86 kg |
