Beschreibung

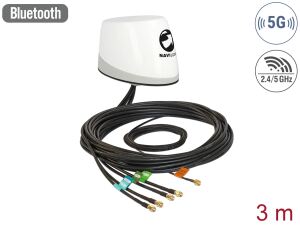

Diese hochwertige Multiband Antenne besteht aus fünf physisch getrennten Sende- und Empfangseinheiten. Die GNSS Patchantenne empfängt die Signale der Globalen Navigations Satelliten Systeme GPS, GALILEO und GLONASS. Zwei PCB Antennen arbeiten im MIMO Betrieb in allen gängigen 5G und LTE Bändern. Zwei weitere PCB Antennen im MIMO Betrieb decken den WLAN Bereich im Dualband vollständig ab. Weiterhin ist diese Multiband Antenne in der Lage, GSM, UMTS, Bluetooth, Z-Wave und ZigBee Signale zu übertragen. Die NL-400 eignet sich auf Grund ihrer robusten Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar. Die NL-400 liefert und übermittelt Signale unter allen Umständen zuverlässig, schnell und genau.
Auf einen Blick
| Anschlüsse | 5 x RP-SMA Stecker |
|---|---|
| GNSS GPS GALILEO GLONASS | Frequenzbereich:, GPS, GALILEO: L1, 1,5754200 GHz GLONASS: G1, 1,6025625 ~ 1,6155000 GHz, Gewinn: 4 dBi, VSWR: < 2, Impedanz: 50 Ohm, Polarisation: RHCP |
| LNA GNSS | Frequenzbereich:, GPS, GALILEO: L1, 1,5754200 GHz GLONASS: L1, 1,6025625 ~ 1,6155000 GHz, Gewinn: 30 dBi, Betriebsspannung: 3,3 ~ 5,0 V, Stromaufnahme: 17 mA, VSWR: < 2, Impedanz: 50 Ohm, Polarisation: linear, Kabeltyp: RG-174, Kabeldämpfung:, 2,4 GHz: 2,06 dB pro Meter, 6,0 GHz: 3,45 dB pro Meter |
| 5G LTE MIMO | Frequenzbereich:, 698 - 960 MHz, 1,710 - 2,170 GHz, 2,500 - 2,600 GHz, 3,400 - 3,800 GHz, GSM / UMTS / ZigBee / Z-Wave / LoRa, Gewinn: 3,4 - 4 dBi, Sendeleistung: 5 W, VSWR: < 3, Impedanz: 50 Ohm, Polarisation: linear, Kabeltyp: CFD200, Kabeldämpfung:, 2,4 GHz: 0,55 dB pro Meter, 5,7 GHz: 0,86 dB pro Meter |
| Betriebstemperatur | -40°C - 80°C |
| Gehäusematerial | PC-540 PC/ABS Alloy |
Produktbeschreibung
5G der neue Mobilfunkstandard 5G wird anders als seine Vorgänger LTE (4G) und UMTS (3G) mehr und breitere Frequenzspektren nutzen.
Der 5G-Standard verspricht mehr Durchsatz, Kapazität und eine niedrige Latenz .
Alle technischen Daten anzeigen (13 Angaben)
Technische Daten
| Anschlüsse | 5 x RP-SMA Stecker |
|---|---|
| GNSS GPS GALILEO GLONASS | Frequenzbereich:, GPS, GALILEO: L1, 1,5754200 GHz GLONASS: G1, 1,6025625 ~ 1,6155000 GHz, Gewinn: 4 dBi, VSWR: < 2, Impedanz: 50 Ohm, Polarisation: RHCP |
| LNA GNSS | Frequenzbereich:, GPS, GALILEO: L1, 1,5754200 GHz GLONASS: L1, 1,6025625 ~ 1,6155000 GHz, Gewinn: 30 dBi, Betriebsspannung: 3,3 ~ 5,0 V, Stromaufnahme: 17 mA, VSWR: < 2, Impedanz: 50 Ohm, Polarisation: linear, Kabeltyp: RG-174, Kabeldämpfung:, 2,4 GHz: 2,06 dB pro Meter, 6,0 GHz: 3,45 dB pro Meter |
| 5G LTE MIMO | Frequenzbereich:, 698 - 960 MHz, 1,710 - 2,170 GHz, 2,500 - 2,600 GHz, 3,400 - 3,800 GHz, GSM / UMTS / ZigBee / Z-Wave / LoRa, Gewinn: 3,4 - 4 dBi, Sendeleistung: 5 W, VSWR: < 3, Impedanz: 50 Ohm, Polarisation: linear, Kabeltyp: CFD200, Kabeldämpfung:, 2,4 GHz: 0,55 dB pro Meter, 5,7 GHz: 0,86 dB pro Meter |
| Betriebstemperatur | -40°C - 80°C |
| Gehäusematerial | PC-540 PC/ABS Alloy |
| Kabellänge | 3 m |
| Kabelfarbe | schwarz |
| Schutzklasse | IP67 |
| Maße (LxBxH) | ca. 160 x 106 x 102 mm |
Lieferumfang und Voraussetzungen
| Merkmale | WLAN MIMO Dualband, Frequenzbereich:, 2,400 - 2,483 GHz, 5,150 - 5,850 GHz, Bluetooth/ ZigBee, Gewinn: 4 dBi, Sendeleistung: 1 W, VSWR: < 3, Impedanz: 50 Ohm, Polarisation: linear, Kabeltyp: CFD200, Kabeldämpfung:, 2,4 GHz: 0,55 dB pro Meter, 5,7 GHz: 0,86 dB pro Meter |
|---|---|
| Systemvoraussetzungen | Gerät mit mehreren freien RP-SMA Anschlüssen |
| Packungsinhalt | Multiband Antenne; Befestigungsmutter; 3 x HF Adapter RP-SMA Buchse > SMA Stecker |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 30 dBi |
| Antennentyp: | Omnidirektionale Antenne |
| Breite: | 106 mm |
| Farbe: | Weiß |
| Gehäusematerial: | Acrylnitril-Butadien-Styrol (ABS) |
| Gewicht: | 1,6 kg |
| Höhe: | 102 mm |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP67 |
| Kabellänge: | 3 m |
| Kabeltyp: | CFD200 |
| Steckerverbindung (Anschluss): | Buchse |
| Antenne Steckertyp: | RP-SMA |
| Spannung Stellung-Welle Verhältnis (VSWR): | 2/3 |
| Polarisation: | Lineare Polarisation |
| Montageset: | Ja |
| Tiefe: | 160 mm |
| Versandgewicht: | 1,48 kg |
| Artikelgewicht: | 1,48 kg |
