Beschreibung

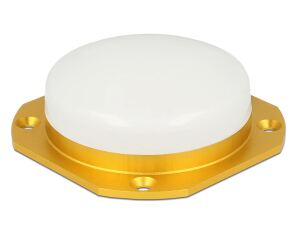

Diese präzise Antenne von Navilock empfängt an GNSS Geräten die Signale der BEIDOU, GALILEO, GLONASS and GPS Satelliten gleichzeitig.
Auf einen Blick
| Anschluss | 1 x TNC Buchse |
|---|---|
| LNA GNSS | Frequenzbereich:, 1559,052 - 1616,000 MHz, 1205,094 - 1278,750 MHz, GNSS Bänder:, BEIDOU: B1, B1-2, GALILEO: E1, GLONASS: G1, G2, GPS: L1, L2, Gewinn: 40 dB, Rauschzahl: < 1,5 dB, Durchlassbereich Abweichung: +/- 1 dB, Betriebsspannung: 3,3 - 5,0 V, Stromaufnahme: 45 mA, VSWR: < 2, 1 dB Kompressionspunkt P1dB: > 0 dB, Impedanz: 50 Ohm |
| Gehäusefarbe | weiß |
| Gehäusematerial | ABS |
| Schutzart | IP67 |
| Betriebstemperatur | -40 °C ~ 85 °C |
Alle technischen Daten anzeigen (12 Angaben)
Technische Daten
| Anschluss | 1 x TNC Buchse |
|---|---|
| LNA GNSS | Frequenzbereich:, 1559,052 - 1616,000 MHz, 1205,094 - 1278,750 MHz, GNSS Bänder:, BEIDOU: B1, B1-2, GALILEO: E1, GLONASS: G1, G2, GPS: L1, L2, Gewinn: 40 dB, Rauschzahl: < 1,5 dB, Durchlassbereich Abweichung: +/- 1 dB, Betriebsspannung: 3,3 - 5,0 V, Stromaufnahme: 45 mA, VSWR: < 2, 1 dB Kompressionspunkt P1dB: > 0 dB, Impedanz: 50 Ohm |
| Gehäusefarbe | weiß |
| Gehäusematerial | ABS |
| Schutzart | IP67 |
| Betriebstemperatur | -40 °C ~ 85 °C |
| Gewicht | ca. 150 g |
| Durchmesser | ca. 90,0 mm |
| Höhe | ca. 30,3 mm |
Lieferumfang und Voraussetzungen
| Merkmale | Patchantenne GNSS, Frequenzbereich:, 1559,052 - 1616,000 MHz, 1205,094 - 1278,750 MHz, GNSS Bänder:, BEIDOU: B1, B1-2, GALILEO: E1, GLONASS: G1, G2, GPS: L1, L2, Antennengewinn: 3 dBi, VSWR: 2, Impedance: 50 Ohm, Polarisation: RHCP |
|---|---|
| Systemvoraussetzungen | Antennenkabel mit einem freien TNC Stecker; GNSS Empfänger |
| Packungsinhalt | GNSS Antenne |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 40 dBi |
| Breite: | 90 mm |
| Energiequelle: | Gleichstrom |
| Farbe: | Weiß |
| Frequenzband: | 1.559052 - 1.616, 1.205094 - 1.27875 GHz |
| Gehäusematerial: | Acrylnitril-Butadien-Styrol (ABS) |
| Gewicht: | 150 g |
| Höhe: | 30,3 mm |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP67 |
| Kabeltyp: | RG-174 |
| Antenne Steckertyp: | TNC |
| Spannung Stellung-Welle Verhältnis (VSWR): | 2 |
| Polarisation: | Zirkulare Polarisation |
| Tiefe: | 90 mm |
| Zweck: | Draußen |
| Versandgewicht: | 0,17 kg |
| Artikelgewicht: | 0,17 kg |
