Beschreibung

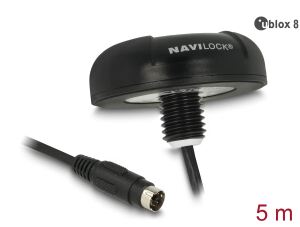

Der MD6 seriell Multi GNSS Empfänger mit dem u-blox 8 Chipsatz besitzt eine eingebaute aktive Antenne. In Verbindung mit einem Notebook und der entsprechenden Navigationssoftware, ist eine Navigation möglich. Der MD6 Universalanschluss ermöglicht den Anschluss von optionalen USB oder seriellen Anschlusskabeln. Der NL-8004P GNSS Empfänger kann mit Hilfe des beiliegenden Befestigungsmaterials auf diverse Fahrzeugdächer (PKW, LKW, Bus etc.) montiert werden. Somit fügt er sich mit seiner Gehäuseform unauffällig in das Fahrzeugkonzept ein.
Auf einen Blick
| Anschluss | MD6 Navilock Anschlussstecker (USB oder serielles Anschlusskabel optional erhältlich) |
|---|---|
| Chipsatz | u-blox 8 UBX-M8030-KT |
| Frequenz | GPS: L1, 1575,4200 MHz, GLONASS: L1, 1602 (k x 0,5625) MHz, BEIDOU COMPASS: B1, 1561,0980 MHz, GALILEO: E1, 1575,4200 MHz, QZSS: L1, 1575,4200 MHz |
| Unterstützt NMEA 0183 Protokolle | GGA, GSA, GSV, RMC, VTG |
| Update Rate | einfach GNSS: 18 Hz (z. B. GPS solo), mehrfach GNSS: 10 Hz (z. B. GPS+GLONASS) |
| Empfindlichkeit | max. -167 dBm |
Alle technischen Daten anzeigen (16 Angaben)
Technische Daten
| Anschluss | MD6 Navilock Anschlussstecker (USB oder serielles Anschlusskabel optional erhältlich) |
|---|---|
| Chipsatz | u-blox 8 UBX-M8030-KT |
| Frequenz | GPS: L1, 1575,4200 MHz, GLONASS: L1, 1602 (k x 0,5625) MHz, BEIDOU COMPASS: B1, 1561,0980 MHz, GALILEO: E1, 1575,4200 MHz, QZSS: L1, 1575,4200 MHz |
| Unterstützt NMEA 0183 Protokolle | GGA, GSA, GSV, RMC, VTG |
| Update Rate | einfach GNSS: 18 Hz (z. B. GPS solo), mehrfach GNSS: 10 Hz (z. B. GPS+GLONASS) |
| Empfindlichkeit | max. -167 dBm |
| Schutzart | IPX7 |
| Betriebstemperatur | -20 °C ~ 60 °C |
| Spannungsversorgung | 5 V DC |
| Stromaufnahme | max. 45 mA |
| Positionsgenauigkeit | 2,5 m CEP (Circular Error Probable), 2,0 m CEP mit SBAS (Circular Error Probable) |
| Kabellänge | ca. 5 m |
| Abmessungen (Ø x H ohne Gewinde) | ca. 62 mm x 21 mm, Microsoft Sensor und Location Plattform (Internet) |
Lieferumfang und Voraussetzungen
| Merkmale | Verarbeitet die Signale von bis zu 72 Satelliten gleichzeitig; Unterstützt AssistNow online / offline, SBAS (WAAS, EGNOS, QZSS und MSAS); Auto Baud Rate bis zu 115200 bps (9600 bps Standard); PPS Signal auf Pin 6 (LVTTL 3,3 V); Kaltstart in ca. 26 Sekunden; Heißstart in ca. 1 Sekunde; Kompatibel mit Windows Anwendungssoftware (z.B. Wetter, Karten, etc.); GNSS-Ortungsplattformen via API (32bit) realisieren |
|---|---|
| Systemvoraussetzungen | Linux Kernel 2.6 oder höher; Mac OS; Windows Vista/7/8.1/10/11; MD6 Anschlusskabel |
| Packungsinhalt | MD6 seriell Empfänger; Befestigungsmaterial: Mutter und Unterlegscheibe Edelstahl; Navilock Support CD inkl. Treiber und Bedienungsanleitung |
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Breite: | 62 mm |
| Farbe: | Schwarz |
| Höhe: | 21 mm |
| Antenne: | Intern |
| Chipsatz: | u-blox 8 |
| Anzahl Kanäle: | 72 Kanäle |
| Baudrate: | 115,2 Kbit/s |
| Sensitivität: | -167 dBmW |
| Signale benutzt: | L1 |
| Erwerb Zeiten - kalt: | 26 s |
| Erwerb Zeiten - heiß: | 1 s |
| GPS Genauigkeit - Position: | 2,5 m |
| Updaterate: | 18 Hz |
| Navigationsprotokolle: | GGA, GSA, GSV, NMEA 0183, RMC, VTG |
| WAAS Fähigkeit: | Ja |
| Schnittstelle: | MD6 Navilock |
| Tiefe: | 62 mm |
| Unterstützt Windows-Betriebssysteme: | Windows 10 Home, Windows 10 Pro, Windows 7 Home Basic, Windows 7 Home Premium, Windows 7 Professional, Windows 8, Windows 8.1 |
| Unterstützte Linux-Betriebssysteme: | Ja |
| Versandgewicht: | 0,34 kg |
| Artikelgewicht: | 0,34 kg |
