Beschreibung

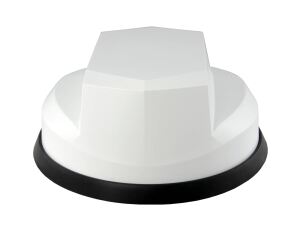

Die L[G]M[X]M[X]-6-60[-24-58]-Reihe wurde entwickelt, um 2x2 4G/5G MiMo-Leistung von 617-960/1427-6000 MHz in einem robusten, flachen Gehäuse bereitzustellen.
Auf einen Blick
| Element1 | 617-960MHz, 1710-6000MHz |
|---|---|
| Element2 | 617-960MHz, 1710-6000MHz |
| Element 1&2 | 70% |
| Maße | Höhe 75mm/ Durchmesser 180mm |
| Farbe | weiß |
| Befestigung | 1-Loch Montage 19 mm |
| Kabeltyp | 3x SR1-174-FRZH |
| Kabellänge | 0,3m |
Merkmale
- Frequenz
- Gewinn
- @617-960MHz 5dBi
- @1710-3800MHz 9dBi
Produktbeschreibung
Die flexible Plattform ermöglicht die Kombination der Hauptelemente mit einer Reihe anderer Funktionen, darunter GPS/GNSS und bis zu 6x6 MiMo WiFi 2,4/4,9-7,2 GHz.
Die Antenne ist für die Panelmontage konzipiert und kann auf einer leitfähigen oder nicht leitfähigen Platte montiert werden. Ausgestattet mit integrierten flammhemmenden RG174-Kabeln (gemäß UN ECE R118.03 und EN45545-2) und einem halogenfreien flammhemmenden Radom ist die Antenne für viele Umgebungen und Anwendungen geeignet.
Die LGM-Varianten verfügen über ein integriertes GPS/GNSS-Modul, das GPS, Glonass, Galileo und Kompass mit 26 dB LNA-Verstärkung unterstützt. Dieses GPS-Modul verfügt über eine erweiterte Filterung für LTE B13/14, die entwickelt wurde, um potenzielle Inband-Interferenzen zu minimieren.
Die Antenne ist mit einem schwarzen oder weißen Radom erhältlich, das IK10 für Vandalismusschutz und IP69K für Eindringschutz erfüllt.
Alle technischen Daten anzeigen (12 Angaben)
Produktdaten
| Frequenzband ab 0.6 GHz | 0.617 |
|---|
Leistungen
| Antenne Zunahmeniveau (max) | 6 dBi |
|---|---|
| Frequenzband | 0.617 - 0.960 / 1.427 - 6 GHz |
| Impedanz | 50 Ohm |
Merkmale
| Antennentyp | Omnidirektionale Antenne |
|---|---|
| Internationale Schutzart (IP-Code) | IP69K |
| Produktfarbe | Weiß |
Energie
| Stromverbrauch (max.) | 20 W |
|---|
Betriebsbedingungen
| Temperaturbereich in Betrieb | -40 - 80 °C |
|---|
Gewicht und Abmessungen
| Höhe | 75 mm |
|---|---|
| Durchmesser | 17,6 cm |
Lieferumfang
| Menge pro Packung | 1 Stück(e) |
|---|
Technische Daten laut Hersteller. Änderungen und Irrtümer vorbehalten.
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Antenne Zunahmeniveau (max): | 6 dBi |
| Antennentyp: | Omnidirektionale Antenne |
| Farbe: | Weiß |
| Frequenzband: | 0.617-0.96/1.71-6 GHz |
| Höhe: | 75 mm |
| Impedanz: | 50 Ohm |
| Internationale Schutzart (IP-Code): | IP69K |
| Durchmesser: | 17,6 cm |
