Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Zuverlässiger Audioanschluss in Mono: 6,35 mm Klinkenstecker (TS) mit klar zugeordneten Klemmen (Signal / Masse) – ideal für Audiotechnik, Prüfaufbauten oder Steuerleitungen.
- Seitliche Klemmleiste für kompakten Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß ermöglichen eine platzsparende Integration – z. B. in Audioracks oder Testumgebungen.
- Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung in Audioanwendungen, Steuergeräten, Entwicklungslaboren oder Messsystemen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten eine stabile und sichere Signalübertragung im industriellen Umfeld.

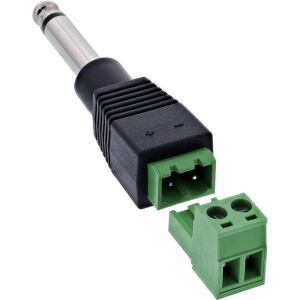

Der InLine® 6,35 mm Klinkenstecker (TS, Mono) an Terminalblock ermöglicht die schnelle und verlötfreie Verdrahtung von analogen Signalen. Ideal für Audiosignale, Steuerleitungen oder Prüfaufbauten bietet dieser Adapter eine einfache Möglichkeit zur Kontaktierung – ganz ohne Lötarbeiten.
Die 2-polige Schraubklemmleiste ist klar beschriftet: + (Signal), – (Masse). Sie unterstützt Adern im Bereich 18–26 AWG und erlaubt eine werkzeugunterstützte Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Das robuste Gehäuse mit EVA-Isolierlage schützt zuverlässig bei Montage auf leitfähigem Untergrund.
Durch seine kompakte Bauweise eignet sich der Adapter auch für platzkritische Anwendungen – z. B. in Audioracks, Testsystemen oder Embedded-Projekten.
- Klinkenanschluss: 6,35 mm TS-Klinkenstecker (2-polig, Mono)
- Polzahl / Klemmbelegung: 2 Klemmen / + (Signal), – (Masse)
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Auf einen Blick
| Stecker | 6,35 mm Klinke 2-pol TS / Terminalblock 2 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | 6,35 mm Klinke 2-pol TS / Terminalblock 2 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 16 x 80 x 16 mm |
|---|---|
| Gewicht | 14 g |
| Breite | 16 mm |
| Tiefe | 80 mm |
| Höhe | 16 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 16 x 80 x 16 mm |
| Breite: | 16 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 14 g |
| Höhe: | 16 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 1 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 70 V |
| Stecker: | 6,35 mm Klinke 2-pol TS / Terminalblock 2 Klemmen |
| Tiefe: | 80 mm |
| Versandgewicht: | 0,02 kg |
| Artikelgewicht: | 0,02 kg |
