Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Präzise Kontaktierung von Audiosignalen: 3-poliger 6,35 mm Klinkenstecker (TRS) mit klar zugeordneten Klemmen (L, R, +) – ideal für professionelle Audio- oder Steuerleitungen im Prototyping, bei Messungen oder im Steuerungsbau.
- Seitliche Klemmleiste für platzsparenden Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß erlauben eine kompakte Integration – z. B. in Audioverteilern, Prüfboxen oder Signalwandlern.
- Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung im Labor, in Steuerungsmodulen, Audiointerfaces oder Multimedia-Applikationen mit 6,35-mm-Schnittstellen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

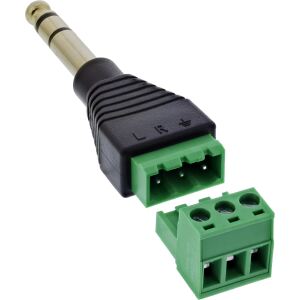

Der InLine® 6,35 mm TRS-Klinkenstecker (Stereo, 3-polig) an Terminalblock bietet eine verlötfreie Lösung zur Anbindung analoger Audiosignale – z. B. bei Steuerleitungen, Testaufbauten oder Prototypen. Die Schraubklemmen mit Druckplatte sind seitlich ausgerichtet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.
Die Klemmbelegung ist klar gekennzeichnet: L (Links), R (Rechts), + (gemeinsame Masse / Schirmung). Das kompakte Design eignet sich auch für Anwendungen mit geringem Platzbedarf, etwa in Rack-Systemen, Verteilern oder mobilen Testfeldern. Die EVA-Isolierlage auf der Unterseite schützt bei Montage auf leitfähigem Untergrund.
- Klinkenanschluss: 6,35 mm TRS-Klinkenstecker (3-polig, Stereo)
- Polzahl / Klemmbelegung: 3 Klemmen / L, R, +
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 70 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Auf einen Blick
| Stecker | 6,35 mm Klinke 3-pol TRS / Terminalblock 3 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | 6,35 mm Klinke 3-pol TRS / Terminalblock 3 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 21 x 80 x 16 mm |
|---|---|
| Gewicht | 16 g |
| Breite | 21 mm |
| Tiefe | 80 mm |
| Höhe | 16 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 21 x 80 x 16 mm |
| Breite: | 21 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 16 g |
| Höhe: | 16 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 1 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 70 V |
| Stecker: | 6,35 mm Klinke 3-pol TRS / Terminalblock 3 Klemmen |
| Tiefe: | 80 mm |
| Versandgewicht: | 0,02 kg |
| Artikelgewicht: | 0,02 kg |
