Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Präzise Kontaktierung von Audio-/Mikrofonsignalen: 4-polige 3,5 mm Klinke mit zugeordneter Klemmleiste (L, R, V, +) – ideal für Audio-, Headset- oder Steuerleitungen in Prototyping- und Testumgebungen.
- Seitliche Klemmleiste für platzsparenden Aufbau: Kompakte Anschlusslösung mit nebeneinander liegender Schraubklemmleiste – ideal für schmale Adapterfelder oder beengte Prüfumgebungen.
- Vielfältig einsetzbar in der Industrie: Für Signalverarbeitung, Steuerungsbau, Multimedia-Schnittstellen oder Entwicklungslabore mit analoger Audiointegration.
- Hohe Signalqualität: Isolationswiderstand ≥ 10 MΩ bei 300 V DC und Nennstrom bis 1 A – robust und geeignet für den Dauerbetrieb unter industriellen Bedingungen.

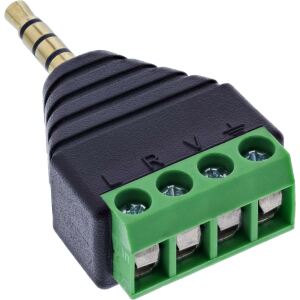

Der InLine® 3,5 mm 4-pol Klinke-auf-Terminalblock-Adapter bietet eine einfache Möglichkeit, analoge Audio- und Mikrofonsignale ohne Löten zu verdrahten. Der 3,5 mm Klinkenstecker (TRRS) ist direkt mit einer 4-poligen Schraubklemmleiste verbunden. Die Anschlüsse sind klar beschriftet: L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse bzw. Schirmung) – ideal für die Signalaufteilung bei Headset- oder Kombistecker-Anwendungen.
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern im Bereich 18–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm. Der kompakte Aufbau ermöglicht den Einsatz in beengten Einbausituationen, z. B. in Prüfaufbauten, Entwicklungslabors oder Audiointerfaces. Die EVA-Isolierlage schützt bei Montage auf leitfähigen Untergründen.
- Klinkenanschluss: 3,5 mm TRRS-Klinkenstecker (4-polig, L/R/Mikro/Masse)
- Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Auf einen Blick
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 23 x 44 x 14 mm |
|---|---|
| Gewicht | 10 g |
| Breite | 23 mm |
| Tiefe | 44 mm |
| Höhe | 14 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 23 x 44 x 14 mm |
| Breite: | 23 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 10 g |
| Höhe: | 14 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 1 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Stecker: | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
| Tiefe: | 44 mm |
| Versandgewicht: | 0,01 kg |
| Artikelgewicht: | 0,01 kg |
