Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups.
- Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern.
- Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

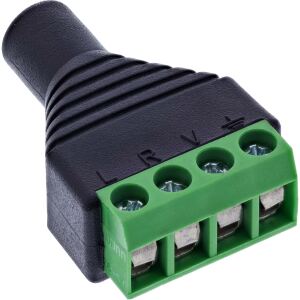

Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor.
Die Anschlüsse sind eindeutig beschriftet:
L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse / Schirmung).
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm kontaktieren.
Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded‑Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund.
- Klinkenanschluss: 3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon)
- Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Auf einen Blick
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 23 x 36 x 12 mm |
|---|---|
| Gewicht | 9 g |
| Breite | 23 mm |
| Tiefe | 36 mm |
| Höhe | 12 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 23 x 36 x 12 mm |
| Breite: | 23 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 9 g |
| Höhe: | 12 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 1 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Stecker: | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
| Tiefe: | 36 mm |
| Versandgewicht: | 0,01 kg |
| Artikelgewicht: | 0,01 kg |
