Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Die 2-reihige D‑Sub‑15 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern.
- Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in der Automatisierung, im Maschinenbau, bei Prüfplätzen oder in der Signalverteilung.
- Kompakte Bauform: Mit ca. 62,5 × 31 × 16 mm lässt sich der Terminalblock platzsparend in bestehende Installationen integrieren – auch bei hoher Kontaktdichte.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung.

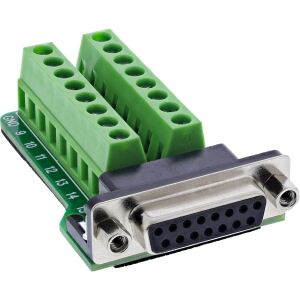

Der InLine® D‑Sub 15 Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine flexible Lösung für die Verdrahtung von seriellen Signalen. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG – ganz ohne Löten. Die werkzeugunterstützte Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine stabile Verbindung mit passenden Steckverbindern – auch bei Vibration oder häufiger Betätigung. Die kompakte Gehäuseform eignet sich für den Einsatz in industriellen Steuer- und Diagnoseanwendungen.
- D-Sub 15 Buchse: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 62,5 × 31 × 16 mm (L × B × H)
Auf einen Blick
| Stecker | Terminal block / D-Sub 15 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 15 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 39 x 63 x 18 mm |
|---|---|
| Gewicht | 35 g |
| Breite | 39 mm |
| Tiefe | 63 mm |
| Höhe | 18 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 39 x 63 x 18 mm |
| Breite: | 39 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 35 g |
| Höhe: | 18 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 15 |
| Tiefe: | 63 mm |
| Versandgewicht: | 0,04 kg |
| Artikelgewicht: | 0,04 kg |
