Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Doppelte Schnittstelle für flexible Verbindung: Ausgestattet mit einer D‑Sub‑9 Buchse und einem D‑Sub‑9 Stecker – ideal für serielle Verbindungen in beide Richtungen oder als Schnittstellenweiche.
- Vielfältig einsetzbar in der Industrie: Geeignet für strukturierte Installationen im Schaltschrank, Maschinensteuerung, Prüfaufbauten und mobile Serviceanwendungen.
- Hutschienenmontage für strukturierte Installationen: Das integrierte DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – platzsparend, robust und werkstauglich.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

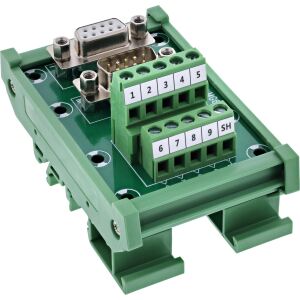

Der InLine® D‑Sub 9 Terminalblock mit kombinierter Buchse- und Stecker-Ausführung ermöglicht eine flexible und strukturierte Verdrahtung serieller Schnittstellen innerhalb eines einzigen Moduls. Durch die doppelte D‑Sub-Schnittstelle (male & female) eignet sich das Produkt ideal als Übergabe- oder Verbindungsstelle zwischen zwei Geräten.
Die seitlich zugänglichen Schraubklemmen mit Druckplatte unterstützen einen Anschlussbereich von 14–26 AWG und ermöglichen eine schnelle, sichere Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Der vormontierte DIN-Rail-Clip erlaubt die direkte Befestigung auf Standard-Hutschienen – ideal für professionelle Steuerungs- und Prüfaufbauten.
- D-Sub 9 Schnittstellen: 1× Buchse, 1× Stecker, mit Befestigungsgewinden (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 14–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
- Abmessungen: ca. 87 × 53 × 34,8 mm (L x B x H)
Auf einen Blick
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
Alle technischen Daten anzeigen (14 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Grün |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 63 x 70 x 51 mm |
|---|---|
| Gewicht | 89 g |
| Breite | 63 mm |
| Tiefe | 70 mm |
| Höhe | 51 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 63 x 70 x 51 mm |
| Breite: | 63 mm |
| Farbe: | Grün |
| Gewicht: | 89 g |
| Höhe: | 51 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 9 |
| Tiefe: | 70 mm |
| Versandgewicht: | 0,13 kg |
| Artikelgewicht: | 0,13 kg |
