Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Der 2-reihige D‑Sub‑25 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen.
- Normgerechte Hutschienenmontage: Das robuste DIN-Rail-Gehäuse erlaubt die direkte Montage auf Tragschienen – zeitsparend, sicher und platzsparend im Schaltschrank.
- Übersichtliche Klemmleiste durch Nummerierung: Jeder der 25 Klemmanschlüsse ist eindeutig nummeriert – ideal für strukturierte Verdrahtung, Fehlersuche oder temporäre Prüfaufbauten.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch unter Dauerbelastung.

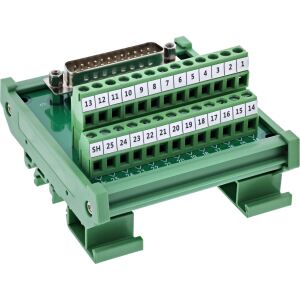

Der InLine® D‑Sub 25 Terminalblock mit Stecker in 2-reihiger Ausführung ist speziell für strukturierte Installationen auf Hutschienen konzipiert. Die Schraubklemmen mit Druckplatte ermöglichen den schnellen und sicheren Anschluss von Einzeladern im Bereich 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) gewährleistet eine vibrationssichere Verbindung zu passenden Buchsen. Das kompakte Gehäuse mit integriertem Hutschienenclip eignet sich ideal für Steuerungs-, Prüf- und Verteileranwendungen. Die durchnummerierten Klemmstellen erleichtern Service, Dokumentation und Wiederverkabelung erheblich.
- D-Sub 25 Stecker: 2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
- Anschlusstechnik: Schraubklemme mit Druckplatte, nummeriert
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
- Abmessungen: ca. 87 × 79 × 51 mm (H × B × T)
Auf einen Blick
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 25 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 79 x 87 x 51 mm |
|---|---|
| Gewicht | 134 g |
| Breite | 79 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 79 x 87 x 51 mm |
| Breite: | 79 mm |
| Farbe: | Grün |
| Gewicht: | 134 g |
| Höhe: | 51 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 25 |
| Tiefe: | 87 mm |
| Versandgewicht: | 0,18 kg |
| Artikelgewicht: | 0,18 kg |
