Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über 37 seitlich angeordnete Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Schraubsicherung: Der D-Sub-37 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen – vibrationssicher und langlebig.
Vielfältig einsetzbar in der Industrie: Ideal für Signalverteilungen, Prüfplätze, Steuergeräte oder temporäre Messsysteme mit hoher Anschlussdichte.
Seitlich angeordnete Klemmleiste: Die Anschlüsse sind nebeneinander positioniert – ideal bei beengter Tiefe und vielen Signaladern auf einer Ebene.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.
Auf einen Blick
| Stecker | Terminal block / D-Sub 37 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Abmessungen | ca. 115,2 × 70 × 43 mm (L × H × T) |
Produktbeschreibung

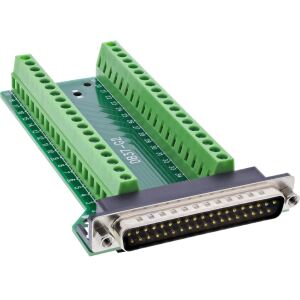

Der InLine® D-Sub 37 Terminalblock mit Stecker ist für professionelle Signalverdrahtung in Labor, Service oder Maschinenumgebungen konzipiert. Die seitlich positionierten Schraubklemmen mit Druckplatte ermöglichen den schnellen Anschluss von Einzeladern im Bereich 18–26 AWG, ohne Löten. Die Betätigung erfolgt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die robuste Schraubsicherung (UNC #4-40) sorgt für eine sichere Steckverbindung zur Gegenstelle. Das breite 2-reihige Layout ist ideal für Anwendungen mit vielen Einzelsignalen auf engem Raum – z. B. bei Signalverteilern, Adaptern oder Messgeräten im Schaltschrank- oder Prüfbereich.
D-Sub 37 Stecker:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte (seitlich angeordnet)
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 70 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 115 × 70 × 18 mm (L × H × T)
Alle technischen Daten anzeigen (17 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 37 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 70 x 115 x 18 mm |
|---|---|
| Gewicht | 83 g |
| Breite | 70 mm |
| Tiefe | 115 mm |
| Höhe | 18 mm |
Weitere Angaben
| Abmessungen | ca. 115,2 × 70 × 43 mm (L × H × T) |
|---|---|
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 70 x 115 x 18 mm |
| Breite: | 70 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 83 g |
| Höhe: | 18 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 70 V |
| Stecker: | Terminal block / D-Sub 37 |
| Tiefe: | 115 mm |
| Versandgewicht: | 0,09 kg |
| Artikelgewicht: | 0,09 kg |
