Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Befestigungsgewinde:Der D‐Sub‐9 Stecker ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und ermöglicht eine sichere Verschraubung mit passenden Buchsen.
Vielfältig einsetzbar in der Industrie:Ideal für Prüfstände, Prototyping, Inbetriebnahmen sowie mobile Service- und Diagnoseanwendungen.
Breakout-Bauform mit offenem Design: Seitlich zugängliche Schraubklemmen ermöglichen eine flexible, temporäre Signalverdrahtung – ohne Gehäusemontage.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.
Auf einen Blick
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Produktbeschreibung

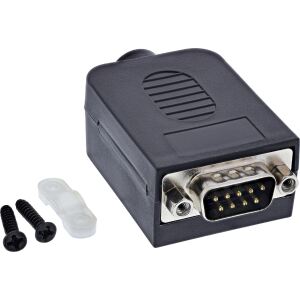

Der InLine® D‐Sub 9 Breakout-Terminalblock mit Stecker ist speziell für den Einsatz in Testaufbauten, Steuerungssystemen oder der Feldinbetriebnahme konzipiert. Die offene Bauform mit seitlichen Schraubklemmen ermöglicht eine schnelle Verdrahtung einzelner Adern im Bereich von 18–26 AWG – ganz ohne Löten oder Gehäusemontage. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm.
Dank integriertem Befestigungsgewinde (UNC #4-40) lässt sich der Stecker mechanisch sicher mit passenden Buchsen verschrauben. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Flächen. Die robuste, kompakte Bauform eignet sich ideal für Prüfplätze, Signaldiagnosen und temporäre Steuerungslösungen im mobilen Einsatz.
D-Sub 9 Stecker:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:18–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen: ca. 57,7 × 34,4 × 21 mm (L × B x H)
Zubehör: 1× Druckplatte, 2× Schrauben
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Schwarz |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 34 x 57 x 21 mm |
|---|---|
| Gewicht | 25 g |
| Breite | 34 mm |
| Tiefe | 57 mm |
| Höhe | 21 mm |
Weitere Angaben
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
|---|
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 34 x 57 x 21 mm |
| Breite: | 34 mm |
| Farbe: | Schwarz |
| Gewicht: | 25 g |
| Höhe: | 21 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 9 |
| Tiefe: | 57 mm |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
