Beschreibung
Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 14–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Stabile Verbindung durch Befestigungsgewinde:Die D-Sub-9 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) zur Steckerverriegelung ausgestattet und gewährleistet eine sichere Verbindung zu passenden Steckern.
Vielfältig einsetzbar in der Industrie:Ideal für den Schaltschrankbau, Maschinensteuerung, Automatisierung sowie Service- und Diagnoseumgebungen.
Hutschienenmontage für strukturierte Installationen: Der integrierte DIN-Rail-Clip ermöglicht die direkte Befestigung im Schaltschrank – platzsparend und normgerecht.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung im professionellen Einsatz.
Auf einen Blick
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Abmessungen | ca. 87 × 46 × 34,8 mm (L × B × H) |
Produktbeschreibung

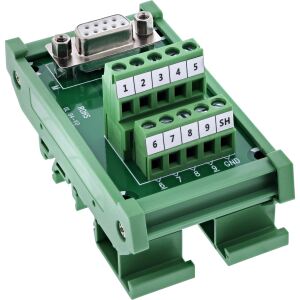

Der InLine® D-Sub 9 Terminalblock mit Buchse wurde speziell für strukturierte Installationen im Schaltschrank oder auf DIN-Hutschienen entwickelt. Die seitlich zugänglichen Schraubklemmen mit Druckplattenaufnahme ermöglichen eine schnelle Verdrahtung von Einzeladern im Bereich 14–26 AWG, ganz ohne Löten. Die Montage erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Dank Befestigungsgewinde (UNC #4-40) lässt sich die Buchse mechanisch sicher mit passenden Steckverbindern verschrauben. Die Gehäuseform mit integriertem Hutschienenclip erlaubt eine schnelle Montage auf DIN-Schienen. Die EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
D-Sub 9 Buchse:Breakout-Design, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40)
Anschlusstechnik:Schraubklemme mit Druckplatte
Anschlussbereich:14–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,8 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–10 °C bis +70 °C
Isolierlage:EVA-Isolierung auf Unterseite
Montage: Gehäuse zur direkten Montage auf DIN-Hutschiene
Abmessungen:ca. 87 × 46 × 51 mm (L × B × H)
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Produktfarbe | Grün |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 46 x 87 x 51 mm |
|---|---|
| Gewicht | 77 g |
| Breite | 46 mm |
| Tiefe | 87 mm |
| Höhe | 51 mm |
Weitere Angaben
| Abmessungen | ca. 87 × 46 × 34,8 mm (L × B × H) |
|---|---|
| Warnung | Es besteht Verschluckungs- sowie Erstickungsgefahr! |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten. Ergänzt um Händler- und Lieferantenangaben.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 46 x 87 x 51 mm |
| Breite: | 46 mm |
| Farbe: | Grün |
| Gewicht: | 77 g |
| Höhe: | 51 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 9 |
| Tiefe: | 87 mm |
| Versandgewicht: | 0,12 kg |
| Artikelgewicht: | 0,12 kg |
