Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Zwei Schraubklemmleisten für je 8 Adern plus Schirm ermöglichen eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
- Doppelte RJ45-Schnittstelle mit separater Signalführung Die beiden standardisierten RJ45-Buchsen (8P8C) in gerader Ausführung sind unabhängig angebunden – ideal für parallele Leitungsführung, Redundanzlösungen oder Testzwecke.
- Hutschienenmontage für geordnete Systemintegration: Robustes Gehäuse mit vormontiertem DIN-Rail-Clip – ideal für strukturierte Netzwerk- und Steuerverkabelung im Schaltschrank.
- Vielseitig einsetzbar in der Industrie: Geeignet für Ethernet-Signalverteilung, Maschinenkommunikation, Embedded-Projekte oder Netzwerkdiagnose in Testumgebungen.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

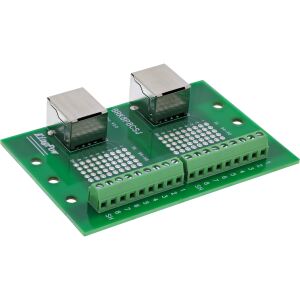

Der InLine® Terminalblock mit zwei RJ45-Buchsen (8P8C, gerade Ausführung) und separater Klemmenzuordnung wurde für strukturierte Netzwerkverbindungen im Schaltschrank, Prüfumfeld oder Embedded-System entwickelt.
Beide Buchsen sind vollständig unabhängig an je eine Schraubklemmleiste mit 9 Anschlüssen (8 Signale + Schirm) angebunden – ideal für parallele Signalführung, Redundanzlösungen oder vergleichende Messungen.
Die Klemmleisten (Rastermaß 5,0 mm) unterstützen Einzeladern im Bereich 16–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm verdrahten.
Durch den vormontierten DIN-Rail-Clip ist das Modul sofort bereit zur normgerechten Integration in gängige Tragschienensysteme.
Die robuste Ausführung, durchdachte Signalführung und geprüfte Kurzschluss- sowie Fehlverdrahtungssicherheit machen den Adapter zur idealen Wahl für anspruchsvolle industrielle Ethernet-Anwendungen.
- RJ45-Schnittstelle: 2x 8P8C Buchse (gerade Ausführung)
- Schraubklemmleiste: 2x 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Für DIN-Hutschiene vorbereitet
- Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
Auf einen Blick
| Stecker | 2x RJ45 8P8C / 2x Terminalblock 9 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | 2x RJ45 8P8C / 2x Terminalblock 9 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 60 x 90 x 19 mm |
|---|---|
| Gewicht | 36 g |
| Breite | 60 mm |
| Tiefe | 90 mm |
| Höhe | 19 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 60 x 90 x 19 mm |
| Breite: | 60 mm |
| Farbe: | Grün |
| Gewicht: | 36 g |
| Höhe: | 19 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 0,7 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Stecker: | 2x RJ45 8P8C / 2x Terminalblock 9 Klemmen |
| Tiefe: | 90 mm |
| Versandgewicht: | 0,07 kg |
| Artikelgewicht: | 0,07 kg |
