Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Die Schraubklemmleiste für 8 Adern plus Schirm ermöglicht eine schnelle, verlötfreie Verdrahtung – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm, geeignet für 16–26 AWG.
- Integrierte RJ45-Schnittstelle für strukturierte Verdrahtung: Die standardisierte RJ45-Buchse (8P8C) in gerader Ausführung erlaubt die direkte Verbindung zu Netzwerkkomponenten – ideal für Prüfstände, Servicearbeiten oder digitale Steuerungen.
- Platzsparende Hutschienenmontage: Das Gehäuse ist für die DIN-Tragschiene vorbereitet und ermöglicht eine normgerechte, platzsparende Installation im Schaltschrank.
- Vielseitig einsetzbar in der Industrie: Geeignet für Netzwerkdiagnose, Maschinenkommunikation, Embedded-Systeme, Steuertechnik oder Testaufbauten mit Ethernet-Anbindung.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Datenübertragung - auch bei Dauerbelastung im industriellen Umfeld.

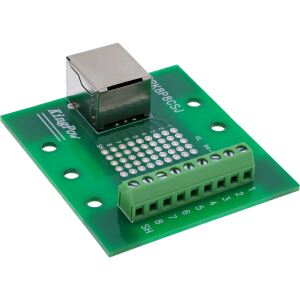

Der InLine® RJ45 Terminalblock mit gerader Buchse und seitlicher Schraubklemmleiste ermöglicht die strukturierte Aufschaltung von Ethernet-Signalen im Schaltschrank, Prüffeld oder Labor. Die fest verbaute RJ45-Buchse (8P8C) ist direkt mit einer 9-poligen Schraubklemme verbunden – 8 Adern plus Schirm.
Die Klemmleiste unterstützt Adern im Bereich 16–26 AWG und ist mit einem Schlitzschraubendreher ≤ 2,5 mm einfach zu verdrahten. Durch den vormontierten DIN-Rail-Clip lässt sich das Modul zeitsparend und sicher auf Tragschienen integrieren. Die robuste Bauform und die geprüfte Kurzschluss- und Fehlverdrahtungssicherheit machen den Adapter ideal für industrielle Anwendungen.
- RJ45-Schnittstelle: 8P8C Buchse (gerade Ausführung)
- Schraubklemmleiste: 9 Klemmen (8 Signale + Schirm), Rastermaß 5,0 mm, mit Druckplatte
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Montage: Für DIN-Hutschiene vorbereitet
- Abmessungen: ca. 60,45 × 53,6 × 43,0 mm (B × H × T)
Auf einen Blick
| Stecker | RJ45 8P8C / Terminalblock 9 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (15 Angaben)
Merkmale
| Stecker | RJ45 8P8C / Terminalblock 9 Klemmen |
|---|---|
| Steckerverbindung (Anschluss) | Buchse/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 54 x 60 x 17 mm |
|---|---|
| Gewicht | 19 g |
| Breite | 54 mm |
| Tiefe | 60 mm |
| Höhe | 17 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 54 x 60 x 17 mm |
| Breite: | 54 mm |
| Farbe: | Grün |
| Gewicht: | 19 g |
| Höhe: | 17 mm |
| Steckerverbindung (Anschluss): | Buchse/Buchse |
| Stromstärke: | 1 A |
| Formfaktor des Steckers: | Gerade |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Stecker: | RJ45 8P8C / Terminalblock 9 Klemmen |
| Tiefe: | 60 mm |
| Versandgewicht: | 0,06 kg |
| Artikelgewicht: | 0,06 kg |
