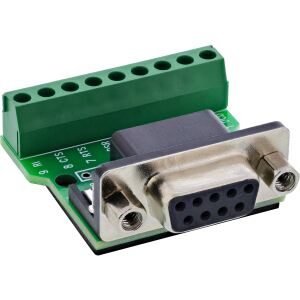

InLine Terminalblock D-Sub 9 Buchse, Schraubklemme, Schraubsicherung

Produktbeschreibung

• Zeitersparnis bei der Installation: Die Schraubklemmen ermöglichen eine direkte, feldtaugliche Verdrahtung ohne zusätzliche Adapter. Die Montage erfolgt werkzeuggestützt mit einem Schlitzschraubendreher ≤ 2 mm. Unterstützt wird ein Anschlussbereich von 18–24 AWG.
• Stabile Verbindung durch Schraubsicherung: Die D‑Sub‑9 Buchse ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Gegenstelle – auch bei Vibration oder Bewegung.
• Vielfältig einsetzbar in der Industrie: Ideal für Automatisierung, Maschinen- und Anlagenbau, Schaltschrankinstallationen sowie mobile Test- und Serviceanwendungen.
• Kompakte Bauform: Der Terminalblock lässt sich auch bei begrenztem Platzangebot problemlos integrieren – ob auf der Hutschiene oder in mobilen Einheiten.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® Terminalblock mit D‑Sub 9 Buchse und Schraubklemmanschlüssen bietet eine robuste, feldtaugliche Lösung für die Verdrahtung serieller Signale – etwa in RS232-Anwendungen. Über die Schraubklemmen mit 3,96 mm Rastermaß lassen sich Einzeladern im Bereich von 18–24 AWG sicher und dauerhaft anschließen. Die Betätigung erfolgt mit einem handelsüblichen Schlitzschraubendreher bis 2 mm Klingenbreite.

Die integrierte Schraubsicherung an der Buchse stellt eine stabile Verbindung zum Gegenstecker sicher – auch unter mechanischer Belastung oder Vibration. Die kompakte Bauform und die isolierende EVA-Schicht auf der Unterseite ermöglichen eine sichere Integration, auch bei leitfähigen Montageflächen. Damit ist der Terminalblock ideal für industrielle Anwendungen, bei denen Zuverlässigkeit, Platzersparnis und einfache Installation gefragt sind.

• D-Sub 9 Buchse: Mit integrierter Schraubsicherung
• Anschlusstechnik: Schraubklemme, Rastermaß 3,96 mm
• Anschlussbereich: 18–24 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2 mm
• Nennstrom:1 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –10°C bis +70°C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 38,5 × 32 × 16 mm (L × B × H)
