Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Die Federklemmanschlüsse ermöglichen eine schnelle Verdrahtung mit Schlitzschraubendreher (≤ 2,5 mm) – ganz ohne Löten oder Crimpen.
- Stabile Verbindung durch Schraubsicherung: Der D-Sub 9 Stecker ist mit einer integrierten Schraubsicherung ausgestattet und gewährleistet eine sichere mechanische Verbindung zur passenden Buchse – auch bei Vibration oder Bewegung.
- Vielfältig einsetzbar in der Industrie: Besonders geeignet für Automatisierung, Maschinen- und Anlagenbau, Service- und Testaufbauten sowie den Schaltschrankbau.
- Kompakte Bauform: Spart Platz auf Hutschienen oder in engen Gehäusen – ideal für die Integration in bestehende Systeme.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige, störungsarme Signalübertragung.

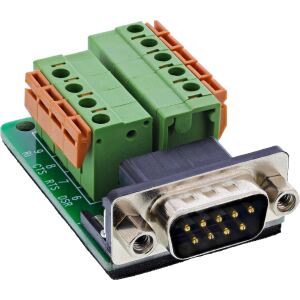

Der InLine® Terminalblock mit D-Sub 9 Stecker und integrierter Federklemmtechnik wurde speziell für industrielle Anwendungen entwickelt, bei denen serielle Signalübertragung – z. B. über RS232 – erforderlich ist. Die werkzeugunterstützte Federklemmtechnik erlaubt das schnelle, sichere Anschließen einzelner Adern ohne Löten oder Crimpen. Der Anschlussbereich unterstützt 14–22 AWG und lässt sich komfortabel mit einem Schlitzschraubendreher ≤ 2,5 mm betätigen.
Dank Schraubsicherung am Stecker ist eine stabile Verbindung mit Gegenbuchsen gewährleistet – selbst bei Bewegung oder Erschütterung. Die kompakte Bauform mit EVA-Isolierung auf der Unterseite schützt bei der Montage auf leitfähigem Untergrund und macht das Modul ideal für den Einsatz in Steuerungssystemen, Maschinen und Testumgebungen.
- D-Sub 9 Stecker: Mit integrierter Schraubsicherung
- Federklemmen: Rastermaß 5 mm
- Anschlussbereich: 14–22 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: = 10 MΩ @ 300 V DC
- Betriebstemperatur: –10°C bis +70°C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 51 × 31,5 × 16 mm (L × B × H)
Auf einen Blick
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
Alle technischen Daten anzeigen (14 Angaben)
Merkmale
| Stecker | Terminal block / D-Sub 9 |
|---|---|
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Produktfarbe | Schwarz, Grün |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,8 A |
Betriebsbedingungen
| Betriebstemperatur | -10 - 70 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | RoHS, TÜV mark |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 31 x 51 x 18 mm |
|---|---|
| Gewicht | 23 g |
| Breite | 31 mm |
| Tiefe | 51 mm |
| Höhe | 18 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
Sicherheitshinweise
Dieses Produkt entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen oder Harmonisierungsrechtsvorschriften.
Das Produkt und seine Verpackung sind kein Spielzeug, auch eventuell enthaltenes Verpackungsmaterial wie Folien oder Kabelbinder bitte außerhalb der Reichweite von Kindern aufbewahren und entsorgen.
Warnung: Es besteht Verschluckungs- sowie Erstickungsgefahr!
Merkmale
| Produkteigenschaft | Wert |
|---|---|
| Abmessungen (BxTxH): | 31 x 51 x 18 mm |
| Breite: | 31 mm |
| Farbe: | Schwarz, Grün |
| Gewicht: | 23 g |
| Höhe: | 18 mm |
| Steckerverbindung (Anschluss): | Stecker/Buchse |
| Stromstärke: | 0,8 A |
| Kontaktwiderstand: | 10 mΩ |
| Durchschlagfestigkeit: | 300 V |
| Spannung: | 100 V |
| Stecker: | Terminal block / D-Sub 9 |
| Tiefe: | 51 mm |
| Versandgewicht: | 0,03 kg |
| Artikelgewicht: | 0,03 kg |
