Beschreibung
Produktbeschreibung
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
- Stabile Verbindung durch Schraubsicherung: Der VGA-Stecker (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen – vibrationssicher und langlebig.
- Vielfältig einsetzbar in der Industrie: Ideal für analoge Videosignale, Steuerleitungen oder Prototyping in Prüfaufbauten, Maschinen oder Visualisierungssystemen.
- Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot.
- Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

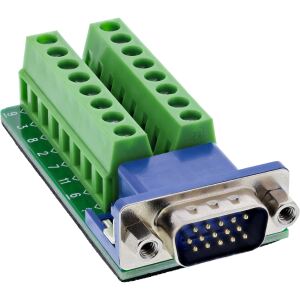

Der InLine® VGA (HD15) Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal für die Verdrahtung analoger Signale, z. B. bei Visualisierung, Steuerung oder Serviceeinsätzen. Über Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen – ganz ohne Löten. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine zuverlässige mechanische Verbindung zur Gegenstelle – auch bei häufiger Betätigung oder Vibration. Die kompakte Bauform erlaubt eine platzsparende Integration in Gehäuse, Prüfumgebungen oder Steuerungssysteme. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
- VGA-Schnittstelle: HD15, Stecker, 2-reihig
- Anschlusstechnik: Schraubklemme mit Druckplatte
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
- Nennstrom: 0,7 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 63,8 × 31 × 18 mm (L × B × H)
Auf einen Blick
| Stecker | Terminalblock, VGA (HD15) |
|---|---|
| Steckerverbindung (Anschluss) | Stecker |
| Formfaktor des Steckers | Straight/Angled |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
Alle technischen Daten anzeigen (16 Angaben)
Merkmale
| Stecker | Terminalblock, VGA (HD15) |
|---|---|
| Steckerverbindung (Anschluss) | Stecker |
| Formfaktor des Steckers | Straight/Angled |
| Produktfarbe | Blau, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
Betriebsbedingungen
| Betriebstemperatur | -20 - 105 °C |
|---|
Zertifikate
| Konformitätsbescheinigungen | TÜV mark, RoHS |
|---|
Gewicht und Abmessungen
| Abmessungen (BxTxH) | 31 x 64 x 18 mm |
|---|---|
| Gewicht | 33 g |
| Breite | 31 mm |
| Tiefe | 64 mm |
| Höhe | 18 mm |
Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
