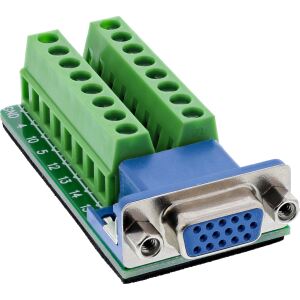

InLine Terminalblock, VGA (HD15), Buchse, 2-reihig, Schraubklemme

Produktbeschreibung

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
• Stabile Verbindung durch Schraubsicherung: Die VGA-Buchse (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckverbindern – vibrationssicher und langlebig.
• Vielfältig einsetzbar in der Industrie: Ideal für Signalübertragung im Bereich Visualisierung, Prüfaufbauten, Laboranwendungen, Steuerungssysteme und Prototyping.
• Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot.
• Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

Der InLine® VGA (HD15) Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine praktische Lösung zur offenen Verdrahtung analoger Bild- oder Steuersignale – z. B. in Prüfständen, Laboranwendungen oder bei Prototyping. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG, ohne Löten oder Spezialwerkzeug. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.

Die VGA-Buchse ist mit einem integrierten Befestigungsgewinde (UNC #4-40) ausgestattet, das eine sichere mechanische Verbindung zu passenden Steckverbindern gewährleistet – auch bei Vibration oder häufiger Bewegung. Die kompakte Bauform mit nur 63,8 mm Länge ermöglicht eine platzsparende Integration, z. B. in Gehäuse oder Prüfaufbauten. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Untergründen.

• VGA-Schnittstelle: HD15, Buchse, 2-reihig
• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
• Nennstrom: 0,7 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 63,8 × 31 × 18 mm (L × B × H)

Auf einen Blick

Technische Daten laut Hersteller, bereitgestellt über Icecat. Änderungen und Irrtümer vorbehalten.
