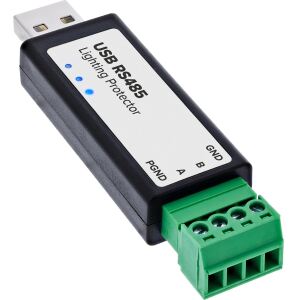

InLine USB zu Seriell RS485 Konverter mit Blitzschutz

Produktbeschreibung

• Zuverlässige RS485-Kommunikation: Der FTDI Chipsatz ermöglicht eine stabile USB zu RS485 Verbindung über einen virtuellen COM-Port. Ideal für Modbus RTU sowie Steuerungs- und Automatisierungsanwendungen.
• Hoher Schutz für angeschlossene Geräte: Der integrierte 6 kV Blitz- und Überspannungsschutz nach IEC 61000-4-5 sowie ESD-Schutz reduzieren das Risiko von Schäden durch Spannungsspitzen und elektrostatische Entladungen.
• Einfache Installation: Die automatische hardwareseitige Richtungsumschaltung übernimmt den Wechsel zwischen Senden und Empfangen im Halbduplex-Betrieb. Eine zusätzliche Softwarekonfiguration ist nicht erforderlich.
• Hohe Flexibilität: Die 4-polige RS485 Schraubklemme, der integrierte 120 Ω Terminierungswiderstand sowie Leitungslängen bis ca. 1,2 km ermöglichen den vielseitigen Einsatz in seriellen RS485-Netzwerken.
• Breite Kompatibilität: Unterstützt Windows 7, 8, 8.1, 10 und 11 sowie Linux, macOS und Android. Status-LEDs für Betrieb, Senden und Empfangen erleichtern die Inbetriebnahme und Diagnose.

Der InLine USB zu RS485 Konverter mit integriertem Blitzschutz verbindet Computer mit USB-A-Anschluss zuverlässig mit RS485-Geräten und Bus-Systemen. Er eignet sich für die Kommunikation über einen virtuellen COM-Port und unterstützt unter anderem Modbus RTU sowie zahlreiche weitere serielle Anwendungen.

Der hochwertige FTDI Chipsatz sorgt für eine stabile Datenübertragung mit Baudraten von 300 bis 512.000 b/s. Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Dadurch ist keine zusätzliche Softwarekonfiguration erforderlich.

Die integrierte Schutzschaltung mit 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5, bidirektionaler TVS-Schutzdiode sowie ESD-Schutz schützt die RS485-Schnittstelle vor Spannungsspitzen und elektrostatischen Entladungen. Der galvanisch von der Signalmasse getrennte PGND-Anschluss ermöglicht die sichere Anbindung von Kabelschirmungen oder Schutzleiterverbindungen.

Ein integrierter 120 Ω Terminierungswiderstand reduziert Signalreflexionen auf längeren Busleitungen. Mit Unterstützung für Windows, Linux, macOS und Android eignet sich der Konverter für vielfältige Anwendungen in der Automatisierung, Mess- und Regeltechnik sowie Energieerfassung.

• Produkttyp: USB zu Seriell RS485 Konverter mit Blitzschutz
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: RS485 Schraubklemme
• Anschlussbelegung: GND, A, B, PGND (Masse, RS485+, RS485−, Schutzleiter)
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integrierter 120 Ω Terminierungswiderstand
• Blitzschutz: 6 kV Überspannungs- und Blitzschutz nach IEC 61000-4-5
• TVS-Schutz: bidirektionale TVS-Schutzdiode für RS485 A/B
• ESD-Schutz: ±15 kV Luftentladung / ±8 kV Kontaktentladung
• PGND-Anschluss: Schutzleiteranschluss (Protective Ground), galvanisch von der Signalmasse getrennt
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: Schutzdioden, Überspannungsschutz, rückstellbare Sicherung
• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
