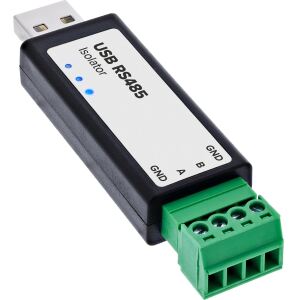

InLine USB zu Seriell RS485 Konverter mit Isolator, USB-A auf 4pol Terminal

Stabile und geschützte USB-Verbindung für RS485-Geräte und Modbus-Netzwerke

• Schützt angeschlossene Geräte: Die galvanische Trennung bis 2,5 kV reduziert Potentialunterschiede und Masseschleifen. Zusätzlich schützen Überspannungs-, Blitz- und ESD-Schutz vor elektrischen Störungen und erhöhen die Betriebssicherheit auch in anspruchsvollen Installationen.
• Einfache Verbindung zwischen USB und RS485: Der Konverter verbindet Computer mit USB-A-Anschluss mit RS485-Geräten über einen virtuellen COM-Port. Ideal für Modbus-RTU-Anwendungen sowie Steuerungs-, Mess- und Automatisierungssysteme.
• Schnell einsatzbereit: Die automatische Richtungsumschaltung im Halbduplex-Betrieb erfolgt vollständig hardwareseitig. Zusätzliche Einstellungen über RTS-/CTS-Signale oder Software sind nicht erforderlich und erleichtern die Inbetriebnahme.
• Zuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz unterstützt Baudraten von 300 bis 512.000 b/s. Der integrierte 120 Ω Terminierungswiderstand reduziert Signalreflexionen und unterstützt eine stabile Kommunikation über längere RS485-Leitungen.
• Vielseitig kompatibel: Unterstützt Windows XP bis Windows 11, Linux, macOS und Android. Die Schraubklemme ermöglicht eine sichere Verdrahtung und die beiden GND-Anschlüsse können für Masseverbindungen oder die Kabelschirmung genutzt werden.

Der InLine USB zu Seriell RS485 Konverter mit Isolator ermöglicht die Verbindung zwischen einem Computer mit USB-A-Schnittstelle und Geräten oder Netzwerken mit RS485-Schnittstelle. Die Kommunikation erfolgt über einen virtuellen COM-Port und eignet sich für zahlreiche Anwendungen wie Modbus RTU, Gebäudeautomation, Industrieautomation sowie Mess- und Regeltechnik.

Die integrierte galvanische Trennung mit einer Isolationsspannung von bis zu 2,5 kV schützt Computer und angeschlossene Geräte vor Potentialunterschieden, Masseschleifen und elektrischen Störungen. Ergänzend erhöhen Überspannungs-, Blitz- und ESD-Schutz die Betriebssicherheit auch in anspruchsvollen Umgebungen.

• Produkttyp: USB zu Seriell RS485 Konverter mit Isolator
• Chipsatz: FTDI FT232RNL
• Hostanschluss: USB-A
• Geräteanschluss: RS485 Schraubklemme
• Anschlussbelegung: GND, A, B, GND (Masse, RS485+, RS485-, zusätzliche Masse)
• Baudrate: 300 bis 512.000 b/s
• Übertragungsmodus: Halbduplex mit automatischer Richtungsumschaltung
• Maximale RS485-Leitungslänge: bis ca. 1,2 km
• Maximale USB-Kabellänge: bis ca. 5 m
• Bus-Teilnehmer: bis zu 32 Geräte pro Bussegment (bei größeren Netzwerken wird ein RS485-Repeater empfohlen)
• Abschlusswiderstand: integrierter 120 Ω Terminierungswiderstand
• Signalisolation: galvanische Isolation
• Isolationsspannung: bis 2,5 kV galvanische Trennung
• Isolierter RS485-Transceiver: integriert
• Blitzschutz: 600 W Überspannungs- und Blitzschutz
• ESD-Schutz: bis 15 kV
• USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
• RS485-Schutz: TVS-Diode, Schutzdioden, Überspannungsschutz
• Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
• Unterstützte Betriebssysteme: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Betriebstemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
